Informace v tomto Návodu k montáži a použití mají informativní charakter. Za případné tiskové chyby u množství jednotlivých prvků, popisu a informací vydavatel nepřebírá odpovědnost. Všechny údaje o rozměrech a hmotnosti jsou pouze orientační. Všechna práva jsou vyhrazena vydavateli. Dotisk – včetně částečného – je možný pouze s písemným souhlasem vydavatele.
Návod si můžete také stáhnout v PDF
Návod Modulové lešení
Počet stran: 66
Typ: PDF
Velikost: 6,6 MB
Video návod: montáž modulového lešení

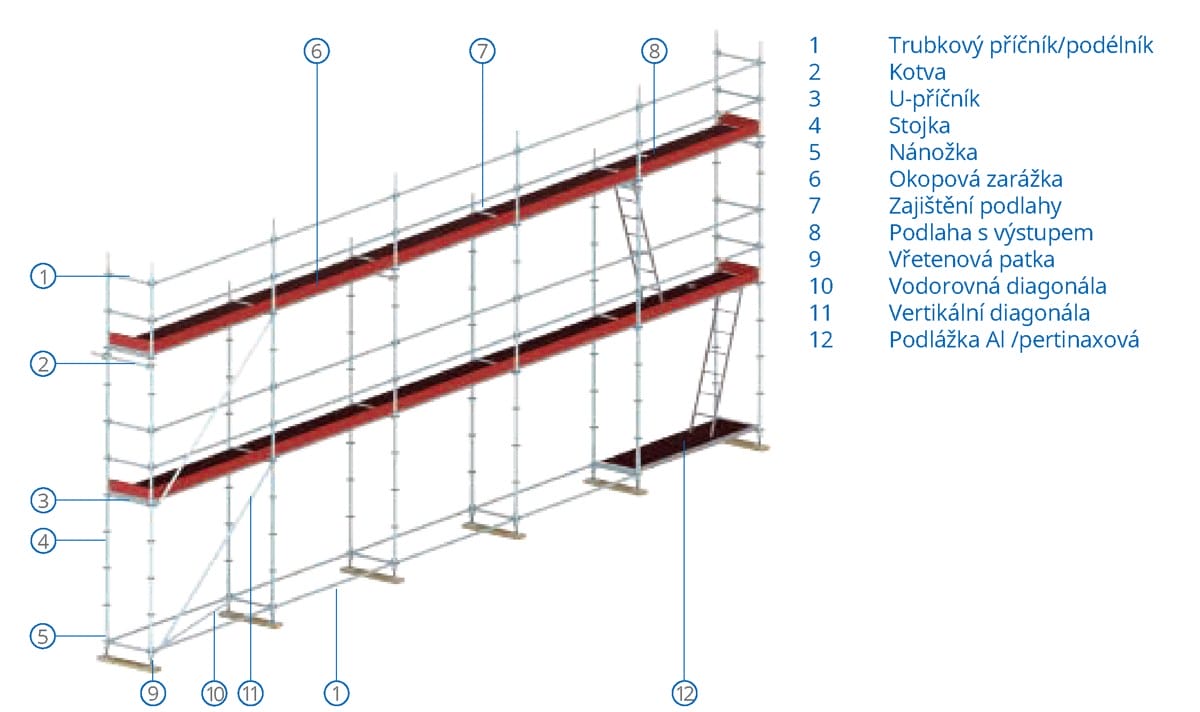

1. Přehled
Jádrem systému Modul Plus II je modulový styčník firmy Alfix. Osvědčený princip klínového zámku zajišťuje tvarově stálé a pevné spojení, které postupně nahrazuje časově náročné šroubové spojení tradičních typů. Modulový styčník Alfix je rozmístěn s rozestupem 50 cm, poskytuje 8 možností napojení, čímž zajišťuje variabilitu ve všech směrech. Umístění styčníku po 50 cm umožňuje umístit podlážky prakticky v libovolné úrovni.
Detaily o zatížitelnosti a tuhosti styčníku jsou uvedeny v registračním osvědčení Z-8.22-906. Tento systém má navíc oficiální kombinovaný certifikát (Z-8.22-913).
Systém Modul Plus II lze využít jak u jednoduché fasády, tak i jako složitou nosnou konstrukci. Vysoce promyšlená konstrukce a jednoduchá manipulace umožňují rychlé, efektivní a mnohostranné využití. Přitom systém umožňuje přizpůsobení složitému půdorysu a různým výškovým poměrům na staveništi.
Modulový kotouč má 4 menší otvory pro pravoúhlou orientaci příčníků a 4 větší otvory pro diagonály nebo příčníky, které se dají montovat i v úhlu menším než 90°. Podrobné údaje o zatížitelnosti uzlů na straně 66.
2. Úvod
Vážený zákazníku,
Systémem „ALFIX Modul PLUS II“, který vyrobila firma Alfix, získáváte robustní lešení s mnohostranným využitím. K zajištění bezpečného užívání je nutné respektovat tento „Návod k montáži, užívání a demontáži“. Proto nejdříve důkladně pročtěte tento materiál. Zajistěte také, aby byl k dispozici při každém použití lešení. Vysvětluje názorně všechny potřebné úkony a všechna bezpečnostní opatření v logickém pořadí.
K získání celkového přehledu vám pomohou v materiálu zařazené výkresy a vyobrazení. Hodláte-li při montáži a užívání použít postup odchylný od tohoto návodu, nebo máte-li k tomuto systému ještě dotazy, zavolejte nám. Jsme vám stále k dispozici.
Váš ALFIX
ALFIX ČR, s.r.o.
Praha 7, Korunovační 29
IČO: 62915401
DIČ: CZ62915401
Mobil: 777 99 00 99
Email: alfix@alfix.cz
3. Pokyny
Všeobecné pokyny pro montáž lešení / Bezpečnost / Ochranná opatření
Montáž a demontáž tohoto lešení smějí provádět jen osoby k tomu školené, mající dostatečné odborné zkušenosti („oprávněná osoba“). Při tom musí dbát na ustanovení příslušných předpisů o manipulaci s pracovními a ochrannými lešeními:
- ČSN 73 8101:2005 „Lešení. Společná ustanovení“
- ČSN EN 12811-1:2004 „Dočasné stavební konstrukce – část 1: Pracovní lešení – Požadavky na provedení a obecný návrh“
- ČSN EN 12 810-1:2004 „Fasádní dílcová lešení – část 1: Požadavky na výrobky“
O realizaci opatření proti pádu rozhodne na konkrétním staveništi na základě posouzení stupně ohrožení provozovatel. Jde o technické ochranné prostředky, osobní ochranné pomůcky proti pádu, jakož i o zvláštní instruktáž. Jako technický ochranný prostředek firma ALFIX nabízí „pomocné zábradlí“, dokumentované dále v tomto materiálu.
Vyplyne-li z posouzení stupně ohrožení nutnost použít osobní ochranné prostředky proti pádu, využijí se vhodné připevňovací body na lešení.
Poškozené konstrukční prvky nelze použít. Nutno je vyměnit za bezvadné. Opravy smí provádět pouze výrobce, tj. ALFIX GmbH.
V rámci dodržování provozních bezpečnostních ustanovení je nutno povinně provádět posouzení (analýzu) ohrožení, ta umožní stanovit zvláštnosti konkrétní stavby. Posouzení míry ohrožení musí popř. obsahovat potřebná opatření pro případnou záchrannou akci.
Lešení je stabilní, odpovídá-li všem podmínkám, které jsou obsaženy v tomto materiálu. V určitých případech je nutný statický výpočet.
Zde použité bezpečnostní znaky:
Vyobrazení v této příručce slouží jako příklady; nejedná se o jedinou možnost montáže.
Kontrola a dokumentace
K uvolnění instalovaného lešení do provozu dojde teprve po jeho předání jeho budovatelem. Ve fázi montáže, demontáže nebo přestavby lešení se musí jeho budovatel přesvědčit, že přístup k lešení je zřetelně označen štítem: „Přístup nepovolaným zakázán“. Po skončení montážních prací musí budovatel vyhotovit písemný protokol, který se spolu se štítkem „Lešení uzavřeno“ uloží do průhledného pouzdra. Tím je dokumentováno uvolnění k provozu. V protokolu je dále – v souladu s jeho plánovaným určením – popsaná konfigurace lešení. Uživatel musí být upozorněn na nebezpečí, která jsou spojena s jeho užíváním k účelům, pro něž bylo lešení instalováno. Veškeré změny v průběhu užívání, byť jen okrajové, ihned hlásit jeho budovateli. Ten zajistí mimořádnou kontrolu jím určenou oprávněnou osobou.
O kontrole se provede zápis.
Stabilita
Univerzální a kombinované podložky pro vřetenové patky zajišťují stabilitu a odolnost proti posunutí. Jsou vyrobeny z odolné umělé hmoty. V místech s provozem veřejnosti jsou dobře viditelné a jejich krytky jsou velmi nápadné, navíc zakrývají ostré hrany; jsou prostředkem k zabránění úrazu.
Opatření proti pádu
Při montáži, demontáži a přestavbě lešení bývají potřebné další osobní ochranné pomůcky, pomocné zábradlí nebo kombinace obou.
Smí se používat jen lešení, které odpovídá normám EN, popř. oborovým předpisům. Ochranné vybavení podléhá povinné roční kontrole příslušným znalcem.
Při používání OOP nutno respektovat minimální výšky. Při uchycení spojovacích prostředků:
- Nad hlavou: 5,25 m (kupř. disk ve výši podlahy následujícího patra)
- Na zábradlí 1 m nad podlahou
Je-li podkročena vzdálenost mezi bodem uchycení a zemí, hrozí nebezpečí pádu na zem. Při uchycení nad hlavou mohou být doplňkově použita zařízení pro bezpečnost ve výškách. Za určitých okolností lze kombinovat s pomocným zábradlím.
Připojovací body pro osobní ochranné vybavení proti pádu
Jakmile má být použito osobní ochranné vybavení proti pádu, mohou být využity tyto připojovací body:
- ① Madlo zábradlí / vodorovný podélník 1 m nad podlahou
- ② Stojka 1 m nad podlahou
- ③ Připojení k disku 1 m nad podlahou
Připojení karabinou podle DIN EN 362 s rozevřením ≥ 50 mm. Při prvním vstupu do určité úrovně lešení připojit karabinu do disku vnější stojky do výše podlahy. Pro další montážní práce lze využít výše uvedené připojovací body. Lze využít i volně stojící stojku, je-li její napojení pod úrovní podlahy nebo je stojka spojena vodorovným podélníkem a příčníkem s jinými stojkami.
Vzdálenosti od fasády
Před založením základů lešení si musíme ujasnit, jak velkou vzdálenost od fasády potřebujeme. Nesmírně důležité je dodržovat tato pravidla.
Vzdálenost:
- do 25 cm od fasády – bez nutnosti vnitřního zábradlí
- od 25 do 40 cm – nutné jednotyčové zábradlí
- nad 40 cm – dvoutyčové zábradlí

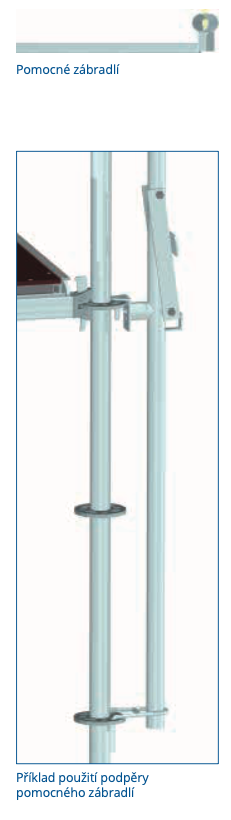

Pomocné zábradlí
Pomocné zábradlí s teleskopickým madlem se montuje na tu část lešení, která má sloužit jako výstup, nebo do těch částí lešení, kde slouží jako dočasná ochrana vnější strany.
V nejnižší poloze lešení (výška 2 m) se současně montuje ze země; do dalších úrovní se pomocné podpěry s oběma teleskopickými madly jen vertikálně přenášejí.
Montáž začíná na čelní straně lešení. Pomocné čelní zábradlí se na podpěry připevní třmínky M10×60. Teleskopické zábradlí se pomocí háků zavěsí na podpěry, jedna podpěra se namontuje na vnější rohový díl lešení. Podpěra zábradlí na vnější straně lešení se pomocí dolní vidlice zavěsí do otvoru na disku 1 m pod právě dosaženou úrovní lešení.
Upevnění v horní části se provede zasazením výstupku do vnějšího malého otvoru na disku (viz obr. vlevo). Tím dojde k uzamčení pomocného zábradlí. Další podpěra zábradlí se pak montuje na vnitřní stojku.
V podélném směru se pak pomocné zábradlí přesouvá po lešení. Druhý konec teleskopického zábradlí se pak zavěsí na další podpěru.
Tímto způsobem se pak pokračuje v přesouvání. Zavěšení teleskopického zábradlí a montáž dalších opěr se zavěšeným zábradlím se pak opakuje na celém patře lešení. Teprve tehdy, když je úroveň (patro) lešení opatřena pomocným zábradlím, se na ně smí vstupovat a montovat stojky a další části lešení.
Před přesunutím pomocného zábradlí do vyššího patra se opěrky nohou odjistí a vyjmou se z otvorů na discích. Pak se mohou přenést. Na další patro lešení se postupuje obdobně.
Okopová zarážka modulová
Okopová zarážka je součástí trojdílné postranní ochrany patra lešení (vodorovné podélníky na vnější stojce ve výši 0,5 m a 1 m nad úrovní podlahy). Okopová zarážka má speciální kování, které umožňuje její použití jak u systémových podlah se zavěšením ve tvaru U, tak u podlah se zavěšením na trubku. Zde se musí okopová zarážka osadit.
Systémové okopové zarážky ALFIX jsou opatřeny kováním se zářezem. V podélném směru se mohou zasunout za klíny horizontál a v příčném směru za klíny příčníku. Díky štěrbinám v kování okopových zarážek lze montovat zarážky na rozích lešení.
Jištění podlahy
Jištění podlahy se provede po jejím namontování. K zajištění proti jejímu zvednutí slouží T-čepy, které se zasunou a pootočí.
U-příčníky
Tyto U-příčníky k zavěšení systémových podlah jsou k dispozici v různých délkách (0,73 / 1,09 / 1,40 / 1,57 / 2,07 / 2,57 / 3,07 m). Obrázek poskytuje přehled nabídky.
Příklad: použití příčníku 1,57 m: podlážky 6×0,32 m + 1 podlážka 0,19 m.
Upozornění: Každé 2 podlážky 0,32 m se nahradí jednou podlážkou 0,61 m.
4. Provedení pro podlahy s uchycením na trubku
Počítá-li se s větším zatížením konstrukce, v nabídce dílů jsou dvojité příčníky 1,57 m až 3,07 m. Lze je používat obdobně jako dvojitý U-příčník pro systémové podlahy.
Varianta 1
K uchycení nesystémových desek a podlah s trubkovým zavěšením se používá trubkový příčník. Při používání podlah s nesystémovým zavěšením nutno v jednotlivých podlažích instalovat horizontální diagonály. Tím se zajistí horizontální tuhost systému.
Při použití fošen je nutno respektovat nejvyšší předepsanou vzdálenost podpěr a nejmenší předepsaný přesah jednotlivých fošen. Je-li potřeba, nutno instalovat další příčník.
Varianta 2
Podlahy jsou opatřeny ocelovými zobci. Tím je umožněno průběžné ukládání podlah bez přesahů. Toto uchycení má navíc pojistku proti zvednutí podlahy.
Zmíněná pojistka u ocelových podlah a podlah s průlezem je konstruovaná jako západka, kterou lze uvolnit rukou (odtlačením zdola).
Tyto podlahy s trubkovým zavěšením se používají např. jako montážní plošiny při montáži a demontáži modulového lešení bez podlah. Trubkové příčníky, na kterých jsou podlahy zavěšeny, se používají v délkách do 1,09 m (zesílené). Povolené zatížení podlahy je uvedeno na další straně.
Trubkový příčník: Přípustné zatížení
| Délka L [m] | 0,73 | 1,09 | 1,40 | 1,57 | 2,07 | 2,57 | 3,07 |
|---|---|---|---|---|---|---|---|
| Rovnoměrně rozdělená zátěž – přípust. q [kN/m] | 21,80 | 16,80 | 10,10 | 16,60 | 10,40 | 6,60 | 4,70 |
| Jednotlivě – přípust. P [kN] uprostřed | 7,90 | 9,10 | 7,05 | 14,20 | 8,70 | 5,60 | 4,50 |
Sloupce: Příčník (0,73) · Zesílený příčník (1,09–1,40) · Dvojitý trubkový příčník (1,57–3,07).
5. Základní informace
Montáž uzlových spojů
Montáž je velmi jednoduchá. Pro toto spojení volila firma Alfix osvědčený princip s využitím klínů. Rozhodující byla jednoduchost spočívající v prostém zasunutí klínu. Pomocí úderů kladivem (500 g) klín zasunutý nadoraz zajistí pevné spojení. Horní i dolní část připevňované hlavice např. příčníku je tak pevně přitlačena ke stojce.
Detaily postupu:
Disk na stojce má 4 malé otvory umístěné po 90°. Ty slouží k uchycení trubkových prvků a zajišťují tak jednoduše dodržení pravého úhlu.
Mezi zmíněnými malými otvory na disku jsou podlouhlé otvory. Ty umožňují připojit příčník nebo podélník v jiném než pravém úhlu (variabilita + 15°) a přizpůsobit se půdorysu s jiným než pravým úhlem. Mezi dvěma vodorovnými trubkami na stojce může tedy být úhel 45 – 315°.
Při demontáži se postupuje v opačném pořadí. Údery na spodní část klínu se spojení uvolní.
① Hlavici ze strany nasunout na disk. Při tom klín leží na trubce (je tam přichycen, aby nedošlo k jeho ztracení).
② Zvednutím a zasunutím klínu dojde k uzamknutí na disku.
③ Údery kladivem klín vnikne nadoraz. Vznikl pevný spoj.
6. Montáž lešení
6.1 Fasádní lešení

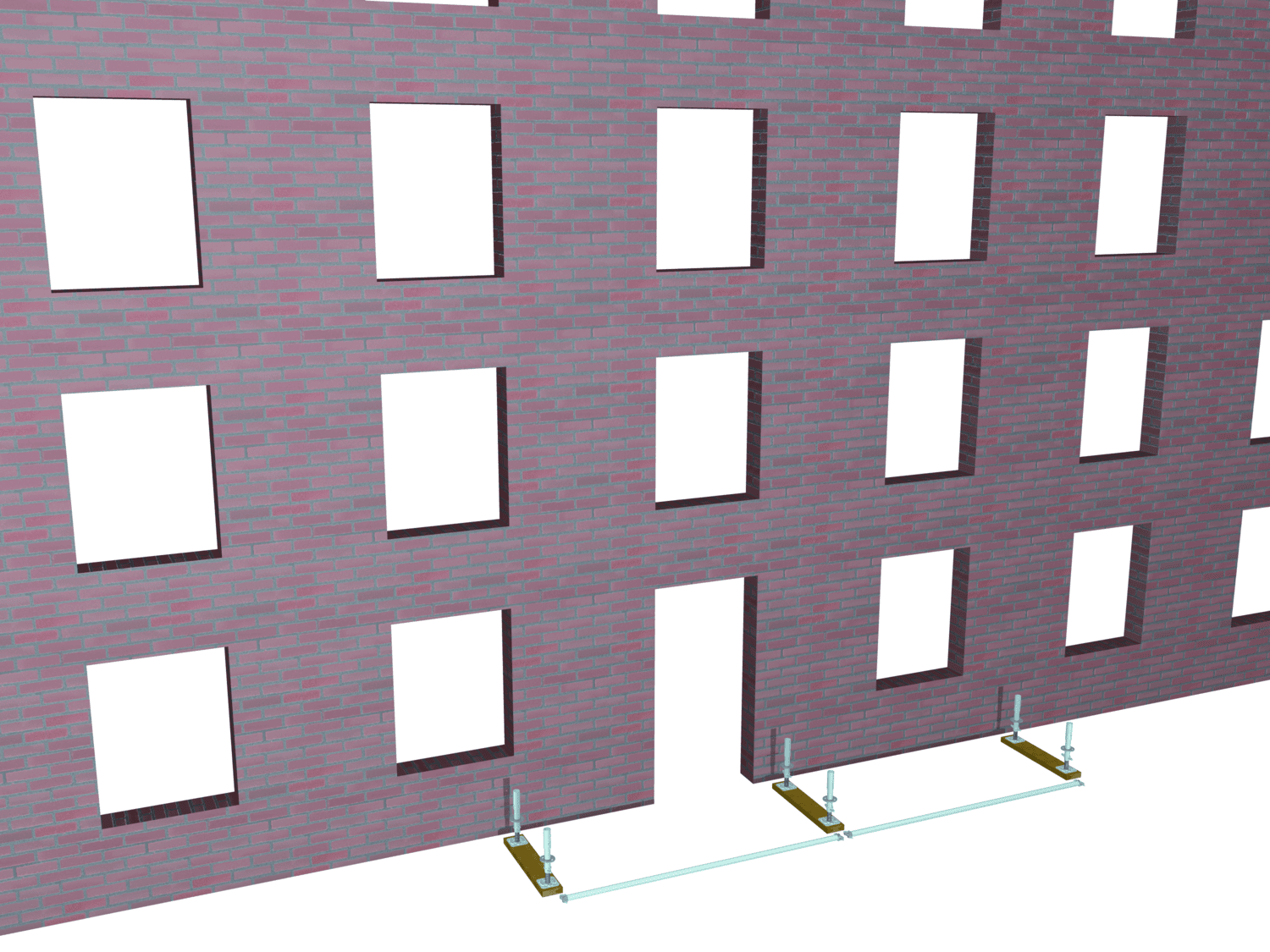

Jako první krok se na zem rozmístí patky (podle polohových příčníků a podélníků). Pro rozmístění lze v určitých případech použít i podlahy nebo fošny. Ve svažitém podkladu je nutné použít dřevěné klíny.
Podloží musí vykazovat dostatečnou únosnost, aby zachytilo síly z plně zatíženého lešení. Na vřetenové patky se nasadí vertikální nánožky. Příčníky a podélníky pak vymezí pravoúhlý půdorys lešení. Rovina lešení se nastaví pomocí matic na vřetenových patkách. S montáží nutno začít na nejvyšším bodu terénu.
Před zaražením klínů je nutné vodováhou zkontrolovat rovinu konstrukce. Zkontrolovat i pravoúhlost, popř. ji zajistit horizontální diagonálou.
Po doražení klínů je smontován základ lešení a zajištěna jeho výšková i směrová přesnost.
Na nánožky se nasadí stojky (2 m), na ně pak U-příčníky. Při používání podlah se zavěšením na trubku se použijí trubkové příčníky.
Dále se pak do U-profilů zavěsí podlahy a průlezy. Vyztužení lešení v podélném a příčném směru se zajistí vertikálními diagonálami.
Při montáži dalšího podlaží se jednotlivé kroky opakují, tzn. na zabudované stojky se nasadí další, popř. se zajistí pojistkou, pak se zpevní vertikálními diagonálami a příčníky.
Zabudované podlahy se musí zajistit pojistkou proti zvednutí.
Po dosažení požadované pracovní výšky, popř. podle účelu, k němuž se lešení montuje, je nutno v každém poli a na čelních stranách lešení namontovat trojdílné postranní zábrany; jsou to podélníky ve výši 0,5 m a 1 m a okopová zarážka.
Při použití systémových podlah odpadne montáž podélníků. Avšak v případě kotvení ve tvaru V se podélníky montovat musí. Při výšce lešení (včetně patek) do 24 m je znázornění montáže uvedeno v povolení Z-8.22-906. Kotevní body a diagonály jsou uvedeny v kapitole 8 na str. 49.
6.2 Demontáž fasádního lešení
Demontáž se provádí v opačném pořadí, uvolněné součásti se musí ihned odejmout a dopravit na zem. Materiál se nesmí na zem házet. Před začátkem demontáže nutno na nejvyšší podlaží upevnit pomocné zábradlí. Kotvy se mohou demontovat teprve, až se odmontují všechny součásti nad nimi.
7. Varianty montáže
Všechny dosud uvedené možnosti montáže jsou povoleny jako systém použití fasádního lešení. Další varianty jsou příklady, které se od systémového použití odchylují, a k jejich montáži se vyžaduje zvláštní statická dokumentace. Doklady o stabilitě pro tyto zvláštní varianty lze získat u firmy ALFIX.
Montáž a demontáž modulového lešení mohou provádět jen osoby, které byly vyškoleny a mají potřebné odborné znalosti. Viz údaje ze spolkového stavebního zákona o zacházení s pracovním a ochranným lešením BGI/G II UV-663 a pokyny a údaje DIN 4420 popř. EN 12811.
Pro dodržení všech předpisů z oblasti bezpečnosti práce je v jednotlivých případech k přípravě potřebných opatření nutné provést analýzu ohrožení. Taková analýza musí obsahovat opatření k případné záchranné akci.
Stabilita lešení, pokud se nejedná o standardní provedení podle tohoto návodu, se v jednotlivých případech musí prokázat statickým výpočtem.

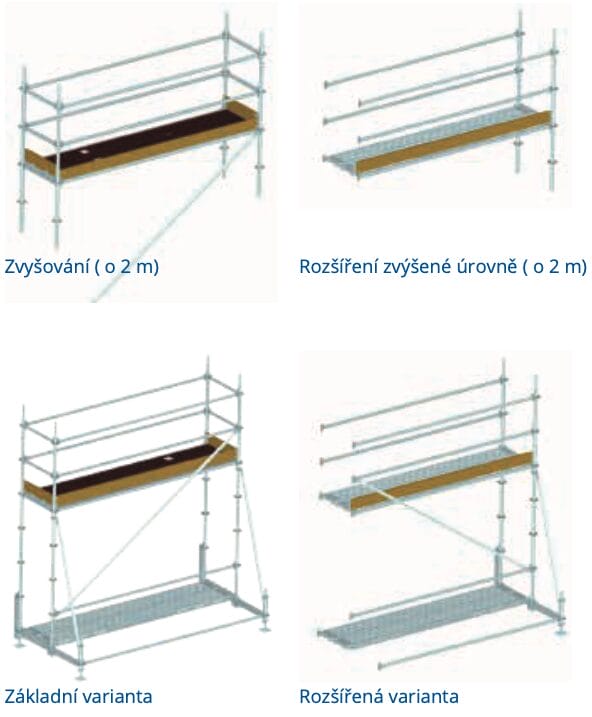

7.1 Výztužné lešení
7.1.1 Varianta 1

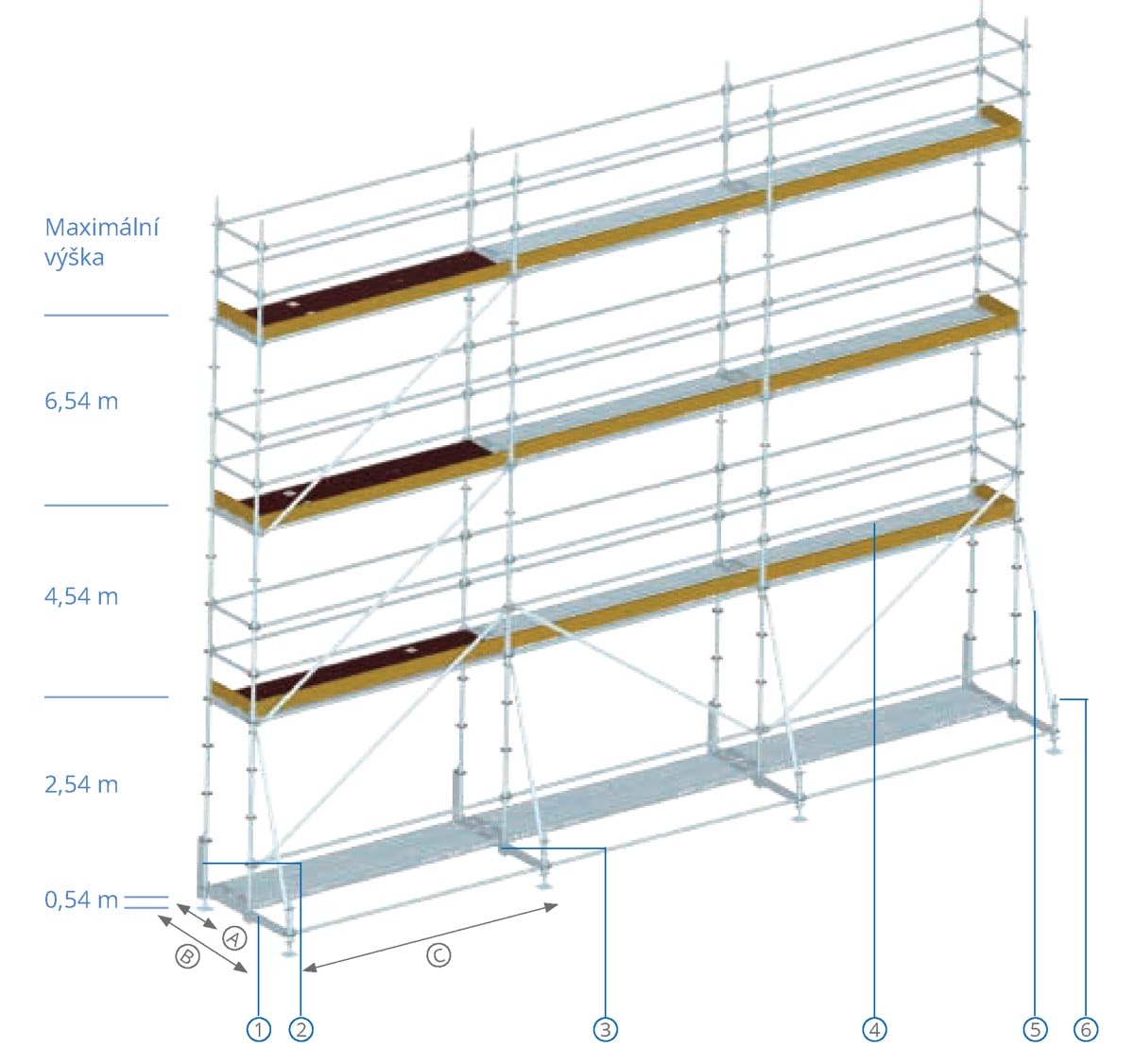

Výztužné lešení: Jedná se o jeřábem přemístitelné pracovní lešení, slouží především k montáži výztuží. Ve standardním provedení se montuje max. do výše 3 podlaží. Podle zvolené varianty může mít pracovní výšku až 12,54 m.
Nástupní plocha = šířka 1,40 m × zvolená délka pole; max. výška 6,54 m (pracovní výška 8,54 m). Délka pole volitelná: 1,57 m až 3,07 m.

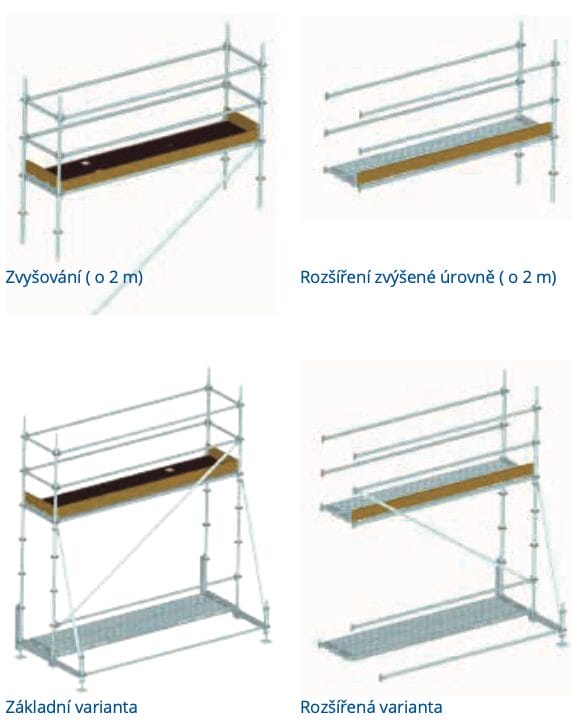

7.1.2 Varianta 2
Výztužné lešení: Základní systémy variant 1 a 2 s třídou nosnosti 1–3; ČSN EN 12811-1: 0,75 – 2,00 kN/m².
Nástupní plocha = šířka 2,13 m × zvolená délka pole; max. výška 10,54 m (pracovní výška 12,54 m). Délka pole volitelná: 1,57 m až 3,07 m.

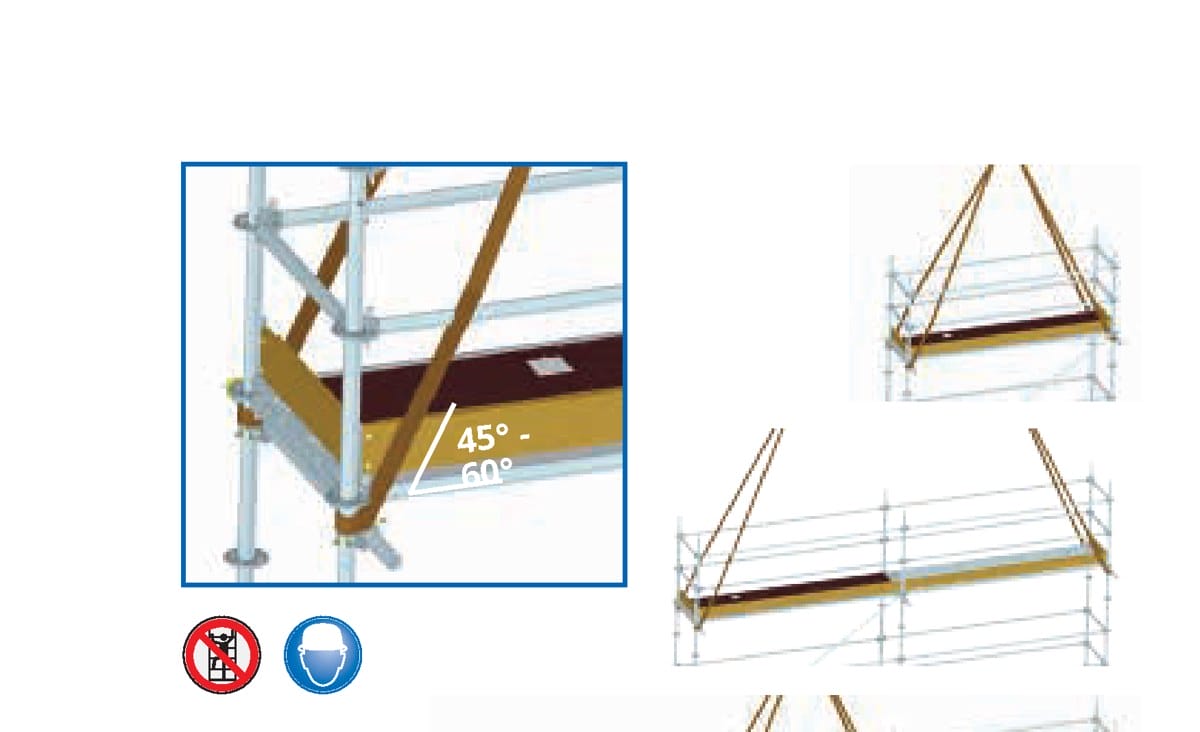

7.1.3 Zvedání výztužného lešení jeřábem
Zvedací pásy zavěsit na stojky podle obrázku. Dát pozor, aby byly uchyceny pod diskem, na kterém je zavěšena nejvyšší podlaha. Použít pásy potřebné délky, aby po jejich napnutí vznikl úhel 45°–60°. (F = působení síly podle osy lešení.)
Zatížení v kg / max. síla F v kN:
| Výška [m] | Varianta 1 (nástupní plocha 1,40 m) | Varianta 2 (nástupní plocha 2,13 m) | ||||
|---|---|---|---|---|---|---|
| 1 pole 3,07 m | 2 pole 6,14 m | 3 pole 9,21 m | 1 pole 3,07 m | 2 pole 6,14 m | 3 pole 9,21 m | |
| 2,22–2,54 | 343 / 3,7 | 618 / 7,2 | 894 / 7,2 | 360 / 3,8 | 643 / 7,2 | 926 / 7,2 |
| 4,22–4,54 | 525 / 5,6 | 944 / 10,7 | 1 364 / 10,7 | 541 / 5,6 | 969 / 10,7 | 1 397 / 10,7 |
| 6,22–6,54 | 707 / 6,5 | 1 271 / 12,4 | 1 835 / 12,4 | 723 / 6,5 | 1 296 / 12,4 | 1 868 / 12,4 |
| 8,22–8,54 | – | – | – | 905 / 7,5 | 1 622 / 14,1 | 2 338 / 14,1 |
| 10,22–10,54 | – | – | – | 1 087 / 8,5 | 1 948 / 15,7 | 2 809 / 15,7 |
7.1.4 Kotvení výztužného lešení
U variant tohoto lešení do 8,22 m výšky je pro dostatečnou stabilitu nutné použít kotvení na každé ose lešení. Nosnost prostředí, do něhož se kotví, je nutné prokázat. Kotví se teleskopickou trubkou, která se připevní normální spojkou pod diskem. Konec trubky se opatří krytkou, aby trubka nepoškodila povrch, o který se opírá.
Tlakové síly v kN:
| Výška [m] | Varianta 1 (nást. plocha 1,40 m) | Varianta 2 (nást. plocha 2,13 m) |
|---|---|---|
| 2,22–2,54 | bez opory* | bez opory* |
| 4,22–4,54 | bez opory* | bez opory* |
| 6,22–6,54 | bez opory* | bez opory* |
| 8,22–8,54 | nelze | 0,9 |
| 10,22–10,54 | nelze | 1,1** |
*) Výztužné lešení lze při slabém větru používat bez opěry; při větším zatížení větrem nutno přidat opěru, popř. snížit pracovní úroveň podlahy. **) Platí jen při nízké rychlosti větru; jinak snížit pracovní úroveň o stupeň.
7.1.5 Montáž výztužného lešení

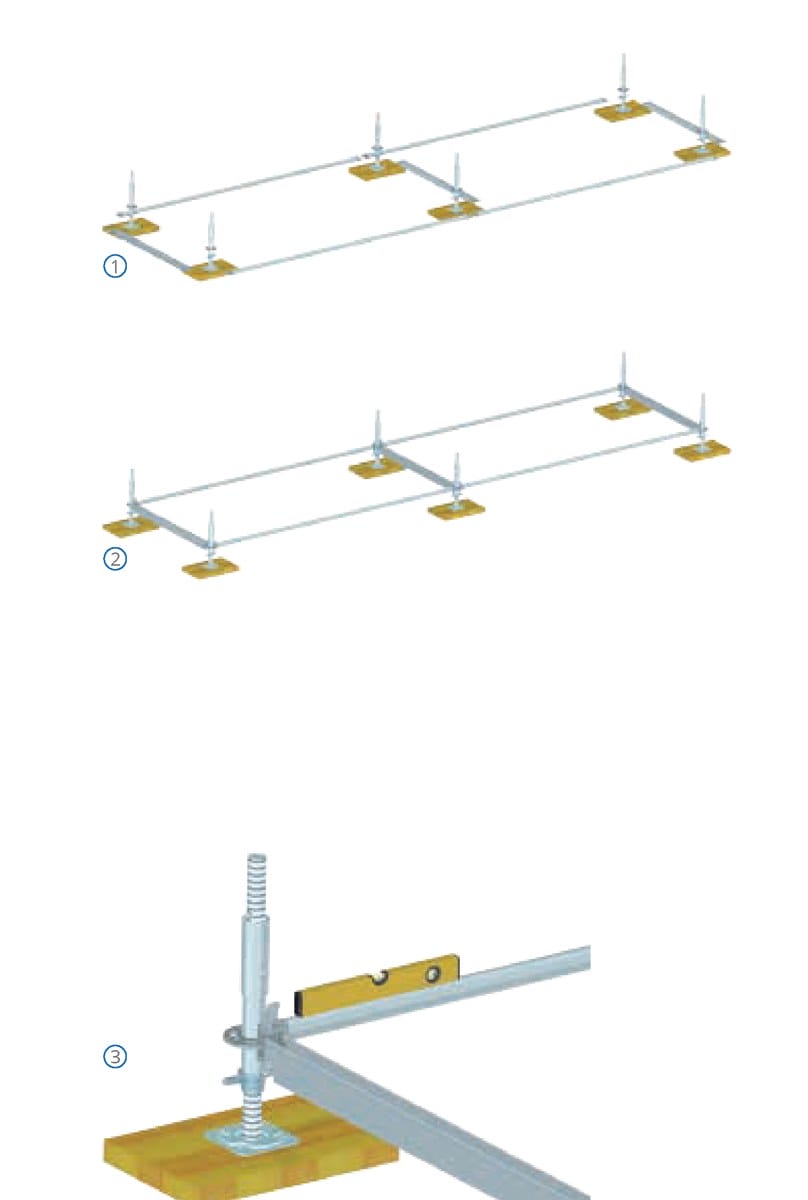

① Pomocí položených příčníků a podélníků rozmístit patky a vymezit tak půdorys lešení.
② Nosné prvky musí stát na dostatečně únosném podkladu, aby síly z lešení mohly být rozloženy do podloží. Na vřetena patek nasadit výchozí vertikální prvky a spojit je s podélníky požadované délky. Od nejvyššího bodu podloží zahájit pomocí matek na vřetenech patek vyrovnání.
③ Před zatažením klínů do štěrbin zajistit pomocí vodováhy rovinu. Zkontrolovat pravoúhlost. Po zatažení klínů je vytvořen půdorys lešení, takže další montáž pokračuje bez podstatných vyrovnávání.
④ Do U-příčníku zavěsit ocelovou podlahu, do každého pole 2 kusy. Ty dorazit ve směru k obsluhované stěně.
⑤ Z trubkových spojek pro dvojitý U-příčník odstranit odklápěcí krytky a na každý U-příčník nasadit trubkovou spojku. Krytky pak znovu nasadit.
⑥ Dále namontovat na každý U-příčník pojistky podlah.
⑦ Na základní sloupky na vnitřní straně lešení nasadit 3 m stojky a ve výšce 2 m je spojit podélníky.
⑧ Ve výšce 2 m pod úhlem 90° namontovat U-příčníky 0,73 m.
⑨ Pak namontovat stojky 3 m a hned je spojit s U-příčníky 0,73 m.
⑩ Pak ve 2 m výšce spojit jednotlivé stojky pomocí podélníků.
⑪ Do U-příčníku v úrovni 2 m se nejprve zavěsí podlaha s průlezem a žebříkem. Je důležité, aby průlez byl orientován směrem ke středu lešení. Do dalších polí se zavěsí ocelové podlahy.
⑫ V dalším kroku se namontují vertikální diagonály. V příčném směru se pak montují modulové vzpěry. Na vnitřní sloupky se namontují držáky stavitelných patek; spojení mezi stojkou a trubkovou spojkou je vymezeno západkou. Vyčnívající část patky se závity se pak zajistí další matkou.
⑬ Před vstupem na první etáž nutno na celé délce lešení nainstalovat pomocné zábradlí.
⑭ Po vstupu na první etáž uzavřít poklop průlezu. Nyní se zabudují zbývající součásti pomocného zábradlí.
⑮ Pojistky podlah se v této úrovni montují na U-příčník.
⑯ Pak následuje montáž okopových zarážek (viz str. 12).

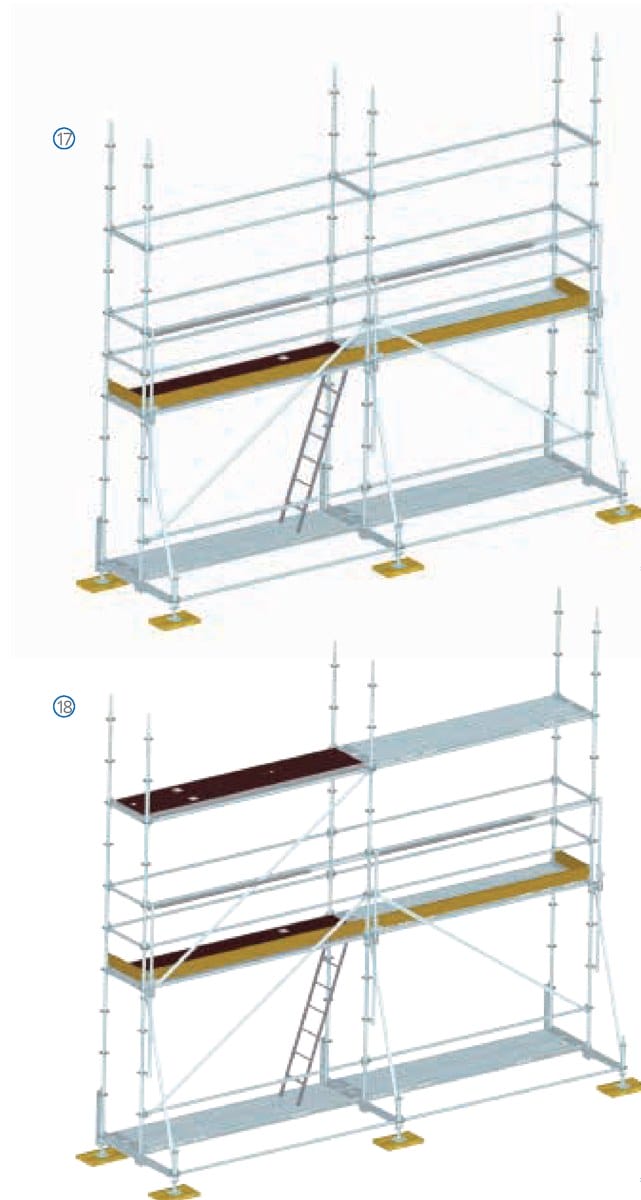

⑰ Má-li se lešení dále zvyšovat, pak se na stojky nasadí 2 m stojky, které se musí hned zajistit pojistkami. Pak se namontují podélníky a příčníky. Ve výšce 2 m se namontuje U-příčník.
⑱ V dalším kroku se montuje podlaha s průlezem a žebříkem. Dbát, aby se průlez v jednotlivých patrech montoval střídavě. Pak se do ostatních polí nainstalují ocelové podlahy. Následuje montáž diagonály v podélném směru; ta je orientována stejně jako diagonála v nižším patře.

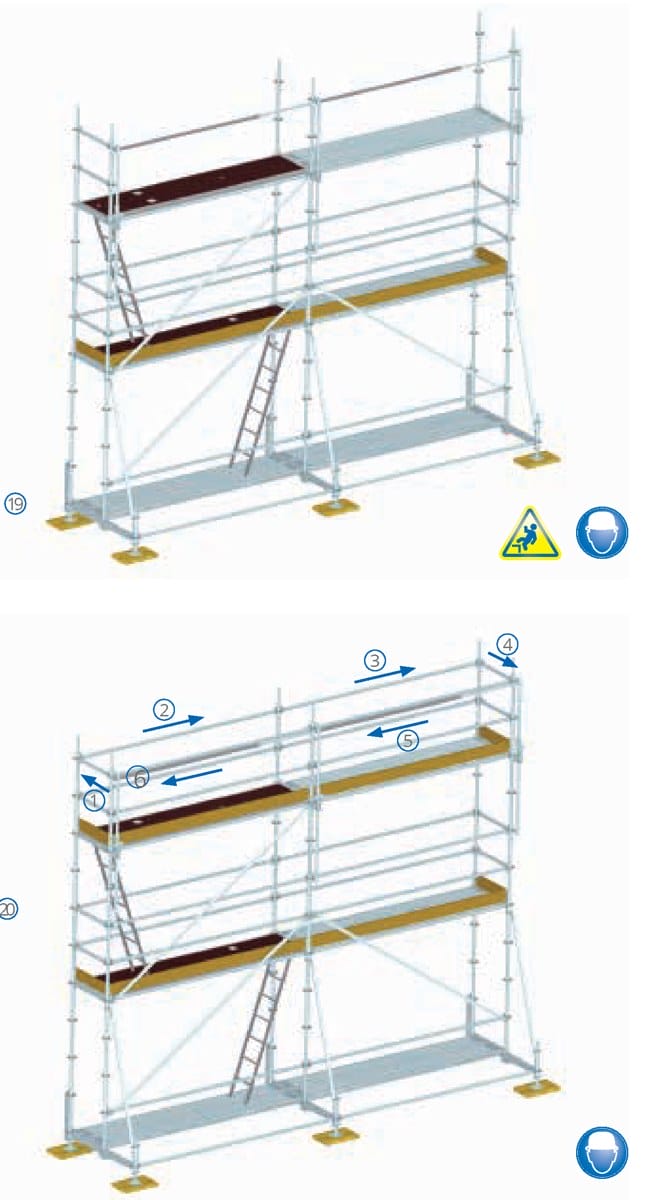

⑲ Před vstupem na vyšší etáž musí být namontováno pomocné zábradlí (str. 10/11). Ze žebříku průlezu se před vstupem na etáž namontují U-příčníky 0,73 m.
⑳ Po výstupu na etáž zavřít poklop průlezu. Nyní se namontují zbývající podélníky a příčníky (pořadí viz obr. na str. 20). Pojistky podlah se v této etáži montují na U-příčníky. Nakonec se namontují okopové zarážky (viz str. 12).
㉑ Pak teprve lze demontovat pomocné zábradlí. Po dosažení výšky lešení, kdy je nutno zakotvit, kotvení okamžitě provést (viz str. 27).
7.1.6 Demontáž lešení
Postup při demontáži tohoto lešení je opačný než jeho montáž. Demontované součásti se ihned dopravují na zem. Materiál se nesmí shazovat.
Před začátkem demontáže se musí na nejvyšší etáž namontovat pomocné lešení.
7.2 Schodišťové věže

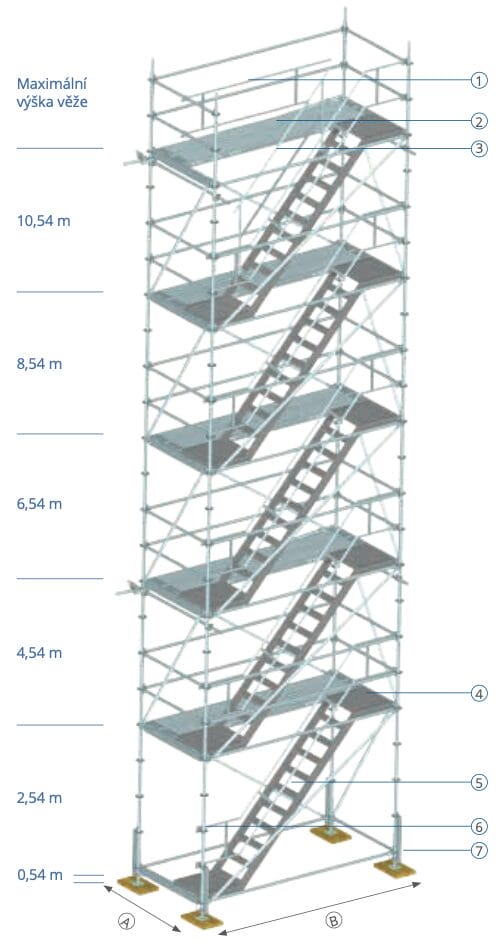

7.2.1 Varianta 1: Stejně orientovaná schodišťová ramena
Schodišťové věže: Plocha půdorysu věže je 2,57 – 3,07 m × 1,40 m. Tyto věže se používají jako schodiště na stavbách. Nosnost třídy 3 podle ČSN EN 12811-1, tj. 2 kN/m², a podle této normy odpovídá schodům třídy „A“. Schody v jednotlivých patrech o výšce 2 m jsou stejně orientované. Podesta je z ocelových podlah.

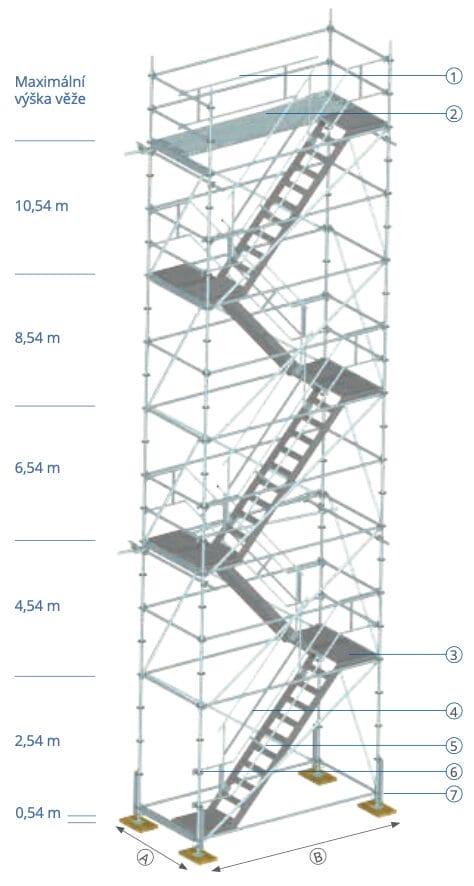

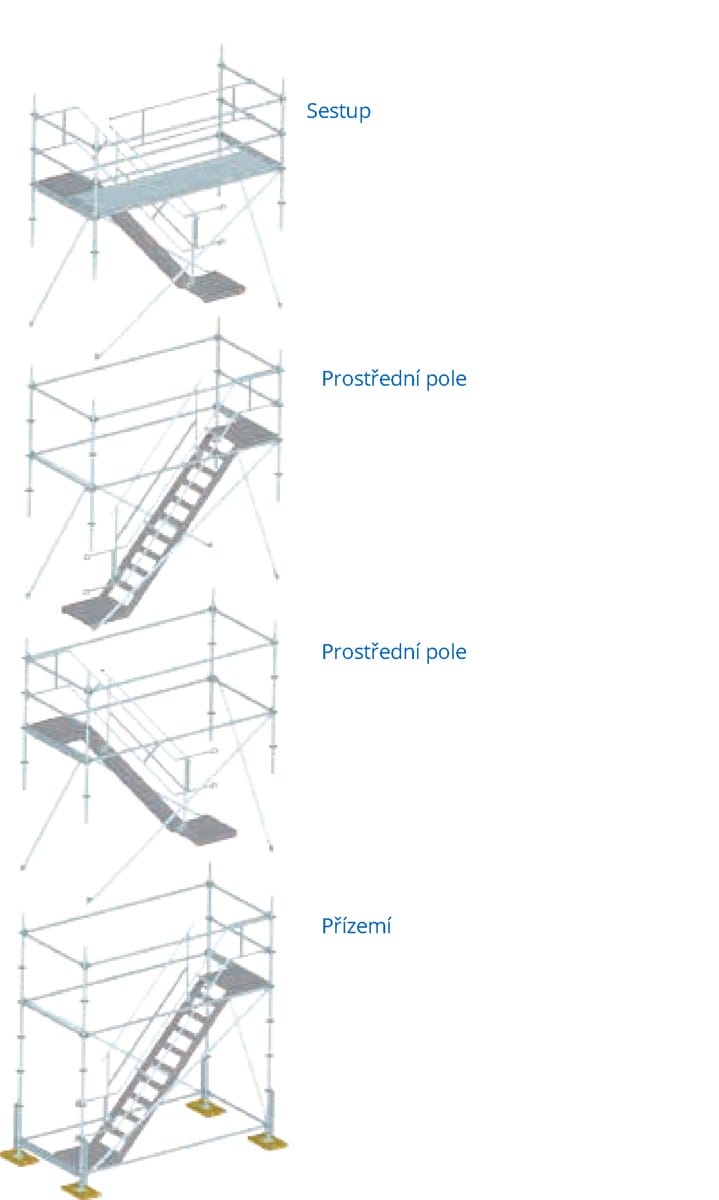

7.2.2 Varianta 2: Střídavě orientovaná schodišťová ramena
Schodišťové věže: Plocha půdorysu věže je 2,57 – 3,07 m × 1,40 m. Tyto věže se používají jako schodiště na stavbách. Nosnost třídy 3 podle ČSN EN 12811-1, tj. 2 kN/m², odpovídá schodům třídy „A“. U této varianty jsou schodišťová ramena v jednotlivých patrech střídavě orientovaná. Podesta je z ocelových podlah.
7.2.3 Zvedání schodišťové věže jeřábem
Zvedací pásy zavěsit na stojky podle obrázku. Dát pozor, aby byly uchyceny pod diskem, na kterém je zavěšena nejvyšší podlaha. Použít pásy potřebné délky, aby po jejich napnutí vznikl úhel menší než 60°. Popřípadě použít ještě řetězové zavěšovací zařízení. (F = působení podpěrné síly.)
Zatížení v kg při šířce věže 1,40 m / max. podpěrná síla F v kN (každý bod na patce):
| Výška [m] | Schodiště na stejné straně (3,07 m) | Schodiště střídavé (3,07 m) |
|---|---|---|
| 2,22–2,54 | 371 / 2,8 | 280 / 3,5 |
| 4,22–4,54 | 656 / 5,4 | 564 / 5,2 |
| 6,22–6,54 | 918 / 8,0 | 758 / 6,7 |
| 8,22–8,54 | 1 179 / 10,5 | 952 / 8,0 |
| 10,22–10,54 | 1 441 / 11,2 | 1 146 / 9,5 |

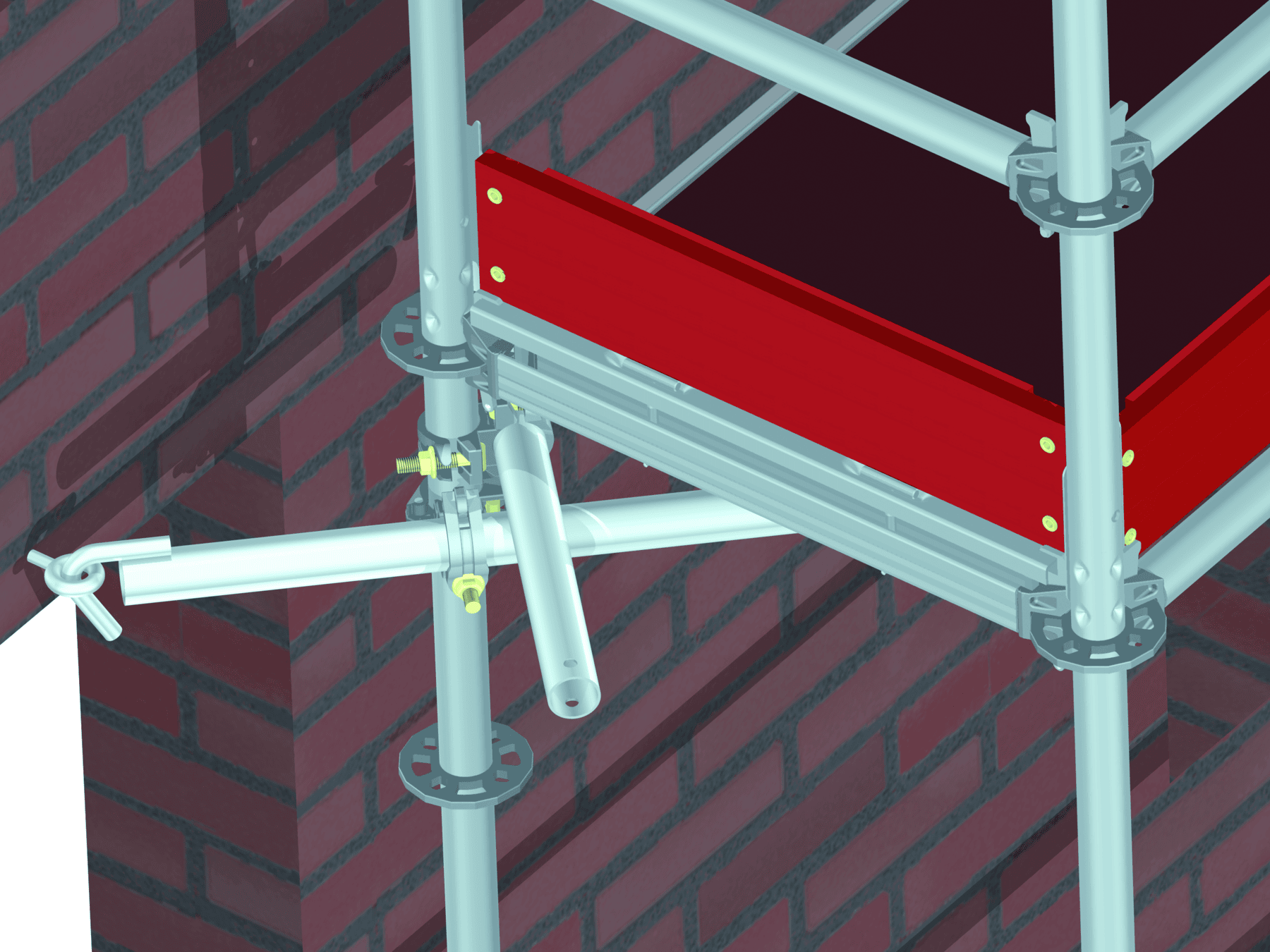

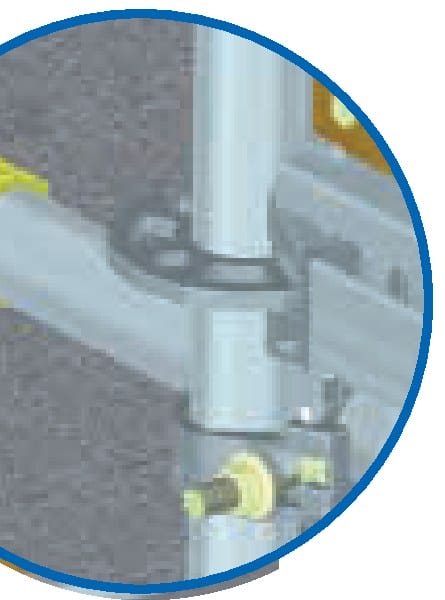

7.2.4 Kotvení schodišťové věže
Schodišťové věže se musí zakotvit. Kotvení se provádí trubkovými kotvami a na základně šroubem D + 12 mm; místo šroubů lze použít rovnocenný nebo lepší prostředek. Nutno prokázat, že základna pro kotvení má požadovanou únosnost odpovídající předpokládaným silám.
Kotvení se provede pod úrovní podlahy 4,25 m a 10,25 m. V případě, že horní podlaha je ve výši 8,25 m, zakotví se zde. Je-li nejvyšší podlaha ve výši 6,25 m, pak se zakotví jen pod úrovní 4,25 m.
① Otočné trubky 48,3×3,2 mm – připevní se ke stěně otočným spojem na svislý prvek a normálním spojem ke stojce. ② Kotva 1,50 m 48,3×4,05 mm – připevní dvěma kusy normálních spojek a ke stěně šrouby a hmoždinkami.
7.2.5 Montáž věže se střídavě orientovanými schodišťovými rameny
① Pomocí položených příčníků a podélníků rozmístit patky a vymezit tak půdorys lešení.
② Nosné prvky musí stát na dostatečně únosném podkladu, aby síly z lešení mohly být rozloženy do podloží. Na vřetena patek nasadit výchozí vertikální prvky a spojit je s podélníky požadované délky. Od nejvyššího bodu podloží zahájit pomocí matek na vřetenech patek vyrovnání.
③ Před zatažením klínů do štěrbin zajistit pomocí vodováhy rovinu. Zkontrolovat pravoúhlost. Po zatažení klínů je vytvořen půdorys lešení, takže další montáž pokračuje bez podstatných vyrovnávání.
④ Nasadit 3,0 m stojky na základní sloupky a spojit je ve výšce 2 m U-příčníkem, trubkovým příčníkem a podélníky. Dbát na to, aby U-příčník a trubkový příčník 1,4 m byly montovány střídavě. Aby bylo možné věž přemístit jeřábem, je nutné všechny stojky zajistit pojistkami na vřetenech patek. (1 trubkový příčník · 2 U-příčník)

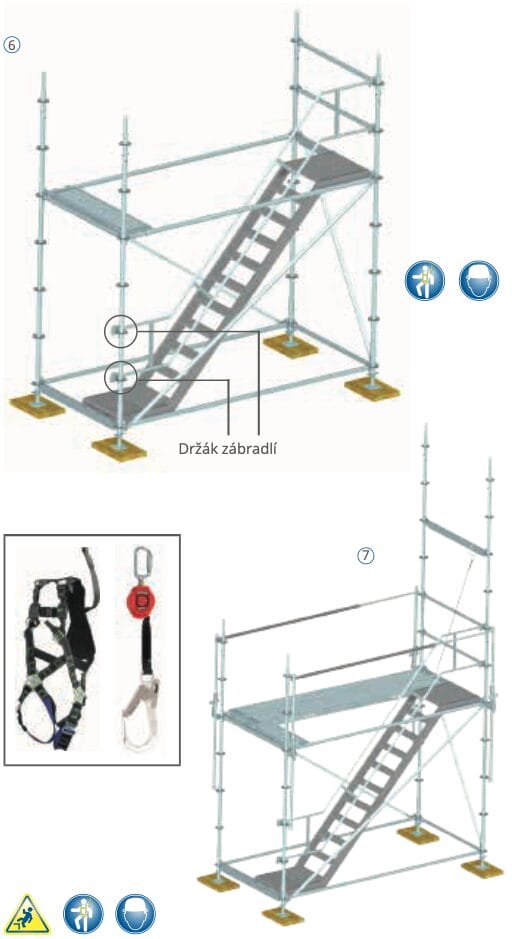

⑤ V dalším kroku se namontuje první schodišťové rameno a, jak plyne z obrázku, i vertikální diagonály. Z horních stupňů schodů se pak namontují jako ochrana 2 trubkové příčníky 1,40 m. Na U-příčník na dolní podestě schodů se pak namontují pojistky podlah.
⑥ Pak se namontuje na stojku v dolní části schodů zábradlí (viz obr.). Před výstupem do 1. poschodí se proti horní podestě namontuje pracovní podlaha 1,40 m s trubkovým zavěšením.
⑦ Dále se na pracovní podlahu položí 2 ocelové podlahy odpovídající délce věže, které se na druhé straně zavěsí do U-příčníku vedle podesty schodišťového ramene. Vnější strana podlaží se v podélném směru zajistí pomocným zábradlím (viz str. 10/11). Pár stupňů nad horní podestou se ve výšce 2 m spojí U-příčníkem nebo trubkovým příčníkem (podle plánované výšky věže).
⑧ Tento příčník slouží jako připevňovací bod pro další práce. Od této výše se smí pracovat jen s OOP a systémem pro bezpečnost práce ve výškách (použití OOP viz str. 9). Je-li potřeba, přemístí se připevňovací bod a použije se další vhodný prostředek osobní ochrany.
⑨ Pak se na této úrovni zavěsí do otvorů v discích ve výši 1 m podélníky 3,07 m a příčníky 1,40 m jako zábradlí. Teprve pak se vstoupí. Nasadí se 2 m stojky, které se musí hned zajistit pojistkami (FALLSTECKER). Ve výšce 2 m se pak spojí trubkovými podélníky a U-příčníky (U-příčníky pak jen, když věž bude mít další patro).
⑩ Po zabudování diagonál a vnitřního zábradlí na spodních schodech se odmontuje podlážka 1,40 m, zabudovaná jako pomocný prvek při montáži patra. Použije se při montáži schodů do dalšího patra. Od tohoto místa musí být montážník jištěn ochrannými prostředky proti pádu; OOP se zachytí na podélníku ve výši hlavy. Montáž musí provádět dvě osoby.
⑪ Jakmile jsou namontovány další schody, přesune se pomocné zábradlí do dalšího patra, přemístí se podlahy a namontuje se montážní plocha (1 podlaha 3,07 m a jedna 1,40 m) v dalším patře. Na U-příčník na konci schodů do 1. patra se pak zasunou pojistky podlahy. Při těchto pracích musí být montážníci chráněni OOP proti pádu.
⑫ Po namontování dalšího trubkového příčníku 1,40 m se namontuje zábradlí na schodech. Nebyla-li dosažena konečná výška věže, další montáž pokračuje způsobem popsaným v předchozím.
⑬ Byla-li dosažena konečná výška věže, jako podesta se pak zavěsí ocelová podlaha a dále podélník, který slouží jako zábradlí. Zachytnými body pro OOP je nejdříve podélník ve výši a později podélník (zábradlí). Jestliže by nastala potřeba jištění v jinak nezajištěném místě věže, pak by se musel použít další vhodný připojovací bod.
⑭ Po nainstalování vnitřního zábradlí na posledních schodech a po namontování zábradlí na podestě se musí na této úrovni zasunout pojistky podlah. Nyní může být demontováno pomocné zábradlí (pokud nezůstane na věži do konce jejího užívání).
7.2.6 Demontáž schodišťové věže
Postup při demontáži tohoto lešení je opačný než jeho montáž.
Demontované součásti se ihned dopravují na zem. Materiál se nesmí shazovat.
Před začátkem demontáže se musí na nejvyšší etáž namontovat pomocné lešení.
8. Předpisy
Tato kapitola reprodukuje Nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. Úplné aktuální znění je k dispozici na zakonyprolidi.cz/cs/2005-362.
362/2005 — Nařízení vlády ze dne 17. srpna 2005
o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky
Vláda nařizuje podle § 134a odst. 2 a podle § 134e odst. 2 zákona č. 65/1965 Sb., zák. práce, ve znění zákona č. 155/2000 Sb.:
§ 1
Toto nařízení zapracovává příslušné předpisy Evropských společenství1) a upravuje způsob organizace práce a pracovních postupů, které je zaměstnavatel povinen zajistit při práci na pracovištích, na nichž jsou zaměstnanci vystaveni nebezpečí pádu z výšky nebo pádu do volné hloubky (dále jen „práce ve výškách a nad volnou hloubkou“), a bližší požadavky na bezpečný provoz a používání technických zařízení poskytovaných zaměstnancům pro práci ve výškách a nad volnou hloubkou.
§ 2
(1) Toto nařízení se nevztahuje na práce ve výškách a nad volnou hloubkou vykonávané při
a) hornické činnosti a při činnosti prováděné hornickým způsobem na pracovištích podléhajících vrchnímu dozoru podle zvláštního právního předpisu2),
b) provozování námořních plavidel podle zvláštního právního předpisu3),
c) provádění záchranných a likvidačních prací složkami integrovaného záchranného systému4),
d) přípravě a výcviku složek integrovaného záchranného systému4) k provádění záchranných a likvidačních prací.
(2) Tímto nařízením nejsou dotčeny jiné požadavky na pracoviště a pracovní prostředí stanovené zvláštními právními předpisy5).
§ 3
(1) Zaměstnavatel přijímá technická a organizační opatření k zabránění pádu zaměstnanců z výšky nebo do hloubky, propadnutí nebo sklouznutí nebo k jejich bezpečnému zachycení (dále jen „ochrana proti pádu“) a zajistí jejich provádění
a) na pracovištích a přístupových komunikacích nacházejících se v libovolné výšce nad vodou nebo nad látkami ohrožujícími v případě pádu život nebo zdraví osob například popálením, poleptáním, akutní otravou, zadušením,
b) na všech ostatních pracovištích a přístupových komunikacích, pokud leží ve výšce nad 1,5 m nad okolní úrovní, případně pokud pod nimi volná hloubka přesahuje 1,5 m.
(2) Ochranu proti pádu zajišťuje zaměstnavatel přednostně pomocí prostředků kolektivní ochrany, kterými jsou zejména technické konstrukce, například ochranná zábradlí a ohrazení, poklopy, záchytná lešení, ohrazení nebo sítě a dočasné stavební konstrukce, například lešení nebo pracovní plošiny.
(3) Prostředky osobní ochrany, kterými jsou osobní ochranné pracovní prostředky proti pádu, se použijí v případě, kdy povaha práce vylučuje použití prostředků kolektivní ochrany nebo není-li použití prostředků kolektivní ochrany s ohledem na povahu, předpokládaný rozsah a dobu trvání práce a počet dotčených zaměstnanců účelné nebo s ohledem na bezpečnost zaměstnance dostatečné.
(4) Ochranu proti pádu není nutné provádět
a) na souvislé ploše, jejíž sklon od vodorovné roviny nepřesahuje 10 stupňů, pokud pracoviště, popřípadě přístupová komunikace, jsou vymezeny vhodnou ochranou proti pádu, například zábranou6) umístěnou ve vzdálenosti nejméně 1,5 m od okraje, na němž hrozí nebezpečí pádu (dále jen „volný okraj“),
b) podél volných okrajů otvorů, jejichž půdorysné rozměry alespoň v jednom směru nepřesahují 0,25 m,
c) pokud úroveň terénu nebo podlahy pracoviště uvnitř objektu leží nejméně 0,6 m pod korunou vyzdívané zdi.
(5) Zaměstnavatel zajistí, aby otvory v podlaze a terénní prohlubně, jejichž půdorysné rozměry ve všech směrech přesahují 0,25 m, byly bezprostředně po jejich vzniku zakryty poklopy o odpovídající únosnosti zajištěnými proti posunutí nebo aby volné okraje otvorů byly zajištěny technickým prostředkem ochrany proti pádu, například zábradlím nebo ohrazením. Zajištěny proti vypadnutí osob nemusí být otvory ve stěnách, jejichž dolní okraj je výše než 1,1 m nad podlahou, a otvory ve stěnách o šířce menší než 0,3 m a výšce menší než 0,75 m.
(6) Zaměstnavatel zajistí, aby na všech plochách, které nezaručují, že jsou při zatížení osobami včetně nářadí, pracovních pomůcek a materiálu bezpečné proti prolomení, případně na nichž toto zatížení není vhodně rozloženo technickou konstrukcí (pracovní, popř. přístupová podlaha apod.), bylo provedeno zajištění proti propadnutí. Ke zvyšování místa práce nebo k výstupu není dovoleno používat nestabilní předměty a předměty určené k jinému použití (vědra, sudy, židle, stoly apod.).
(7) Práce ve výškách nesmí být prováděna, jestliže nepříznivá povětrnostní situace, s ohledem na použitou ochranu proti pádu, může ohrozit bezpečnost a zdraví zaměstnanců.
(8) Při práci ve výškách a nad volnou hloubkou vykonávané osamoceně nebo samostatně musí být zaměstnanec seznámen s pravidly pro dorozumívání mezi zaměstnanci na pracovišti nebo pro dorozumívání s vedoucím zaměstnancem. Zaměstnanec vykonávající práci uvedenou ve větě první musí být poučen o povinnosti přerušit práci, pokud v ní nemůže pokračovat bezpečným způsobem, a o přerušení práce musí neprodleně informovat vedoucího zaměstnance, popřípadě zaměstnavatele.
§ 4
Další požadavky na způsob organizace práce a pracovních postupů, které je zaměstnavatel povinen zajistit při práci ve výškách a nad volnou hloubkou, a na bezpečný provoz a používání technických zařízení poskytovaných zaměstnancům pro práci ve výškách a nad volnou hloubkou jsou stanoveny v příloze k tomuto nařízení.
§ 5
Účinnost: Toto nařízení nabývá účinnosti patnáctým dnem ode dne jeho vyhlášení.
Předseda vlády: Ing. Paroubek v. r.
Místopředseda vlády a ministr práce a sociálních věcí: Ing. Škromach v. r.
Poznámky:
1) Směrnice Evropského parlamentu a Rady 2001/45/ES ze dne 27. června 2001, kterou se mění směrnice Rady 89/655/EHS o minimálních požadavcích na bezpečnost a ochranu zdraví pro používání pracovního zařízení zaměstnanci při práci.
2) Zákon č. 61/1988 Sb., o hornické činnosti, výbušninách a o státní báňské správě, ve znění pozdějších předpisů.
3) Zákon č. 61/2000 Sb., o námořní plavbě. Vyhláška č. 25/2001 Sb., o pravidlech bezpečnosti práce na námořní obchodní lodi.
4) Například zákon č. 239/2000 Sb., o integrovaném záchranném systému a o změně některých zákonů, ve znění pozdějších předpisů; zákon č. 133/1985 Sb., o požární ochraně, ve znění pozdějších předpisů; zákon č. 254/2001 Sb., o vodách (vodní zákon), ve znění pozdějších předpisů.
5) Například nařízení vlády č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí; vyhláška č. 137/1998 Sb., o obecných technických požadavcích na výstavbu; nařízení vlády č. 168/2002 Sb., kterým se stanoví způsob organizace práce a pracovních postupů při provozování dopravy dopravními prostředky.
6) § 2 písm. m) vyhlášky č. 324/1990 Sb., o bezpečnosti práce a technických zařízení při stavebních pracích.
Příloha k nařízení vlády č. 362/2005 Sb.
Další požadavky na způsob organizace práce a pracovních postupů, které je zaměstnavatel povinen zajistit při práci ve výškách a nad volnou hloubkou, a na bezpečný provoz a používání technických zařízení poskytovaných zaměstnancům pro práci ve výškách a nad volnou hloubkou.
I. Zajištění proti pádu technickou konstrukcí
1. Způsob zajištění a rozměry technických konstrukcí (dále jen „konstrukce“) musejí odpovídat povaze prováděných prací, předpokládanému namáhání a musí umožňovat bezpečný průchod. Výběr vhodných přístupů na pracoviště ve výšce musí odpovídat četnosti použití, požadované výšce místa práce a době jejího trvání. Zvolené řešení musí umožňovat evakuaci v případě hrozícího nebezpečí. Pohyb na pracovních podlahách a dalších plochách ve výšce a přístupy k nim nesmí vytvářet žádná další rizika pádu.
2. V závislosti na způsobu zajištění a typu konstrukce musí být přijata odpovídající opatření ke snížení rizik spojených s jejím používáním. Volné okraje musí být zajištěny osazením konstrukce ochrany proti pádu vhodně uspořádané, dostatečně vysoké a pevné k zabránění nebo zachycení pádu z výšky. Při použití záchytných konstrukcí je nutno dbát na zamezení úrazů zaměstnanců při jejich zachycení. Konstrukce ochrany proti pádu může být přerušena pouze v místech žebříkových nebo schodišťových přístupů.
3. Požadavky na uspořádání, montáž, demontáž, zajištění stability a únosnosti, na používání a kontrolu konstrukce jsou obsaženy v průvodní, popřípadě provozní dokumentaci.
4. Zábradlí se skládá alespoň z horní tyče (madla) a zarážky u podlahy (ochranné lišty) o výšce minimálně 0,15 m. Je-li výška podlahy nad okolní úrovní větší než 2 m, musí být prostor mezi horní tyčí (madlem) a zarážkou u podlahy zajištěn proti propadnutí osob osazením jedné nebo více středních tyčí, případně jiné vhodné výplně, s ohledem na místní a provozní podmínky. Za dostatečnou se považuje výška horní tyče (madla) nejméně 1,1 m nad podlahou, nestanoví-li zvláštní právní předpisy jinak.
5. Jestliže provedení určité pracovní operace vyžaduje dočasné odstranění konstrukce ochrany proti pádu, musí být po dobu provádění této operace přijata účinná náhradní bezpečnostní opatření. Práce ve výškách a nad volnou hloubkou nesmí být zahájena, dokud nejsou tato opatření provedena. Bezprostředně po dočasném přerušení nebo ukončení příslušné pracovní operace se odstraněná konstrukce ochrany proti pádu opět osadí.
II. Zajištění proti pádu osobními ochrannými pracovními prostředky
1. Zaměstnavatel zajistí, aby zvolené osobní ochranné pracovní prostředky odpovídaly povaze prováděné práce, předpokládaným rizikům a povětrnostní situaci, umožňovaly bezpečný pohyb a aby byly pravidelně prohlíženy a zkoušeny v souladu s požadavky průvodní dokumentace; přitom smí být použity pouze osobní ochranné pracovní prostředky, které splňují požadavky stanovené zvláštními právními předpisy.
2. Podle účelu a způsobu použití se rozlišují
a) osobní ochranné pracovní prostředky pro pracovní polohování a prevenci proti pádům z výšky (pracovní polohovací systémy),
b) osobní ochranné pracovní prostředky proti pádům z výšky (systémy zachycení pádu).
3. Osobní ochranné pracovní prostředky se používají samostatně nebo v kombinaci prvků a součástí systémů a v souladu s návody k používání dodanými výrobcem tak, že je
a) zaměstnanci zamezen přístup do prostoru, v němž hrozí nebezpečí pádu (1,5 m od volného okraje),
b) zaměstnanec udržován v pracovní poloze tak, že pádu z výšky je zcela zabráněno, nebo
c) pád bezpečně zachycen a zachycené zaměstnance lze neprodleně a bezpečně vyprostit, popřípadě dopravit z místa zachycení do bezpečného místa; k zachycení pádu musí dojít v dostatečné výšce nad překážkou (terénem, podlahou, konstrukcí apod.), aby se vyloučilo zranění zaměstnance.
4. Zaměstnanec se musí před použitím osobních ochranných pracovních prostředků přesvědčit o jejich kompletnosti, provozuschopnosti a nezávadném stavu.
5. Vhodný osobní ochranný pracovní prostředek proti pádu, popřípadě pracovní polohovací systém, včetně kotevních míst, musí být určen v technologickém postupu. Pokud se jedná o práce, které zpracování technologického postupu nevyžadují, určí vhodný způsob zajištění proti pádu, respektive pracovního polohování, včetně míst kotvení, odborně způsobilá osoba pověřená zaměstnavatelem. Místo kotvení musí být ve směru pádu dostatečně odolné.
6. Přístupy v závěsu na laně a pracovní polohovací systémy lze používat jen v případech, kdy z posouzení rizik vyplývá, že práce může být při použití těchto prostředků vykonána bezpečně a že použití jiných prostředků není opodstatněné. S ohledem na související rizika, čas potřebný pro provedení práce a plnění ergonomických požadavků musí být zaměstnanec vybaven vhodným sedákem a popruhy.
7. Použití závěsu na laně s prostředky pro pracovní polohování je dále možné, jen pokud
a) systém je tvořen nejméně dvěma nezávislými lany, přičemž jedno slouží jako nosný prostředek pro výstup, sestup a zavěšení v požadované poloze (pracovní lano) a druhé jako záložní (zajišťovací lano),
b) zaměstnanec používá zachycovací postroj, který je prostřednictvím pohyblivého zachycovače pádu, jenž sleduje pohyb zaměstnance, připojen k zajišťovacímu lanu,
c) k pohybu po pracovním laně se používají výhradně k tomu určené prostředky pro výstup a sestup (např. slaňovací prostředky) a připojení k pracovnímu lanu zahrnuje samosvorný systém k zabránění pádu zaměstnance, který ztratil kontrolu nad svými pohyby,
d) nářadí a další vybavení užívané při práci je přichyceno k postroji nebo k sedáku zaměstnance nebo jiným vhodným způsobem zajištěno,
e) práce je prováděna podle zpracovaného technologického postupu a pod dozorem tak, aby zaměstnanec konající práci mohl být v případě nouze neprodleně vyproštěn.
8. Za výjimečných okolností, kdy s ohledem na posouzení rizik by použití druhého lana mohlo způsobit, že provádění práce by bylo nebezpečnější, lze připustit použití jediného lana, pokud byla učiněna náležitá opatření k zajištění bezpečnosti a součásti systému jsou výrobcem k takovému způsobu použití určeny.
9. Zaměstnavatel zajistí, aby zaměstnanec provádějící práce při použití osobních ochranných pracovních prostředků proti pádu byl pro předpokládané činnosti vyškolen, zejména pak pro vyprošťovací postupy při mimořádných událostech.
III. Používání žebříků
1. Žebřík může být použit pro práci ve výšce pouze v případech, kdy použití jiných bezpečnějších prostředků není s ohledem na vyhodnocení rizika opodstatněné a účelné, případně kdy místní podmínky, týkající se práce ve výškách, použití takových prostředků neumožňují. Na žebříku mohou být prováděny jen krátkodobé, fyzicky nenáročné práce při použití ručního nářadí. Práce, při nichž se používá nebezpečných nástrojů nebo nářadí jako například přenosných řetězových pil, ručních pneumatických nářadí, se na žebříku nesmějí vykonávat.
2. Při výstupu, sestupu a práci na žebříku musí být zaměstnanec obrácen obličejem k žebříku a v každém okamžiku musí mít možnost bezpečného uchopení a spolehlivou oporu.
3. Po žebříku mohou být vynášena (snášena) jen břemena o hmotnosti do 15 kg, pokud zvláštní právní předpisy nestanoví jinak.
4. Po žebříku nesmí vystupovat (sestupovat) ani na něm pracovat současně více než jedna osoba.
5. Žebřík nesmí být používán jako přechodový můstek s výjimkou případů, kdy je k takovému použití výrobcem určen.
6. Žebříky používané pro výstup (sestup) musí svým horním koncem přesahovat výstupní (nástupní) plošinu nejméně o 1,1 m, přičemž tento přesah lze nahradit pevnými madly nebo jinou pevnou částí konstrukce, za kterou se vystupující (sestupující) zaměstnanec může spolehlivě přidržet. Sklon žebříku nesmí být menší než 2,5:1, za příčlemi musí být volný prostor alespoň 0,18 m a u paty žebříku ze strany přístupu musí být zachován volný prostor alespoň 0,6 m.
7. Žebřík musí být umístěn tak, aby byla zajištěna jeho stabilita po celou dobu použití. Přenosný žebřík musí být postaven na stabilním, pevném, dostatečně velkém, nepohyblivém podkladu tak, aby příčle byly vodorovné. Závěsný žebřík musí být upevněn bezpečným způsobem a s výjimkou provazových žebříků zajištěn proti posunutí a rozkývání. Provazový žebřík může být používán pouze pro výstup a sestup.
8. U přenosných žebříků musí být zabráněno jejich podklouznutí zajištěním bočnic na horním nebo dolním konci použitím protiskluzových přípravků nebo jiných opatření s odpovídající účinností. Skládací a výsuvné žebříky musí být užívány tak, aby jednotlivé díly byly zajištěny proti vzájemnému pohybu. Pojízdné žebříky musí být před zahájením prací a v jejich průběhu zajištěny proti pohybu. Přenosné dřevěné žebříky o délce větší než 12 m nelze používat.
9. Na žebříku smí zaměstnanec pracovat jen v bezpečné vzdálenosti od jeho horního konce, za kterou se u žebříku opěrného považuje vzdálenost chodidel nejméně 0,8 m, u dvojitého žebříku nejméně 0,5 m od jeho horního konce.
10. Při práci na žebříku musí být zaměstnanec v případech, kdy stojí chodidly ve výšce větší než 5 m, zajištěn proti pádu osobními ochrannými pracovními prostředky.
11. Zaměstnavatel zajistí provádění prohlídek žebříků v souladu s návodem na používání.
12. Chůze na dřevěném dvojitém žebříku (malířské práce) může být prováděna zaškolenými zaměstnanci, pohybují-li se po ploše, kde je vyloučeno nebezpečí ztráty stability žebříku.
IV. Zajištění proti pádu předmětů a materiálu
1. Materiál, nářadí a pracovní pomůcky musí být uloženy, popřípadě skladovány ve výškách tak, že jsou po celou dobu uložení zajištěny proti pádu, sklouznutí nebo shození jak během práce, tak po jejím ukončení.
2. Pro upevnění nářadí, uložení drobného materiálu (hřebíky, šrouby apod.) musí být použita vhodná výstroj nebo k tomu účelu upravený pracovní oděv.
3. Konstrukce pro práce ve výškách nelze přetěžovat; hmotnost materiálu, pomůcek, nářadí, včetně osob, nesmí překročit nosnost konstrukce stanovenou v průvodní dokumentaci.
V. Zajištění pod místem práce ve výšce a v jeho okolí
1. Prostory, nad kterými se pracuje, a v nichž vzhledem k povaze práce hrozí riziko pádu osob nebo předmětů (dále jen „ohrožený prostor“), je nutné vždy bezpečně zajistit.
2. Pro bezpečné zajištění ohrožených prostorů se použije zejména
a) vyloučení provozu,
b) konstrukce ochrany proti pádu osob a předmětů v úrovni místa práce ve výšce nebo pod místem práce ve výšce,
c) ohrazení ohrožených prostorů dvoutyčovým zábradlím o výšce nejméně 1,1 m s tyčemi upevněnými na nosných sloupcích s dostatečnou stabilitou; pro práce nepřesahující rozsah jedné pracovní směny postačí vymezit ohrožený prostor jednotyčovým zábradlím, popřípadě zábranou o výšce nejméně 1,1 m, nebo
d) dozor ohrožených prostorů k tomu určeným zaměstnancem po celou dobu ohrožení.
3. Ohrožený prostor musí mít šířku od volného okraje pracoviště nejméně
a) 1,5 m při práci ve výšce od 3 m do 10 m,
b) 2 m při práci ve výšce nad 10 m do 20 m,
c) 2,5 m při práci ve výšce nad 20 m do 30 m,
d) 1/10 výšky objektu při práci ve výšce nad 30 m.
Šířka ohroženého prostoru se vytyčuje od paty svislice, která prochází vnější hranou volného okraje pracoviště ve výšce.
4. Při práci na plochách se sklonem větším než 25 stupňů od vodorovné roviny se šířka ohroženého prostoru podle bodu 3 zvětšuje o 0,5 m. Obdobně se zvětšuje tato šířka tam, kde se pod místem práce ve výšce nachází veřejná pozemní komunikace, železniční dráha apod.
5. Práce nad sebou lze provádět pouze výjimečně, nelze-li zajistit provedení prací jinak. Technologický postup musí obsahovat způsob zajištění bezpečnosti zaměstnanců na níže položeném pracovišti.
VI. Práce na střeše
1. Zaměstnance vykonávající práci na střeše je nutné chránit proti
a) pádu ze střešních plášťů na volných okrajích,
b) sklouznutí z plochy střechy při jejím sklonu nad 25 stupňů,
c) propadnutí střešní konstrukcí.
2. Ochranu proti pádu ze střechy nejen po obvodu, ale i do světlíků, technologických a jiných otvorů zaměstnavatel zajišťuje použitím ochranné, případně záchytné konstrukce nebo použitím osobních ochranných pracovních prostředků proti pádu.
3. Zajištění proti sklouznutí zaměstnavatel zajišťuje použitím žebříků upevněných v místě práce a potřebných komunikací, případně použitím ochranné konstrukce nebo osobních ochranných pracovních prostředků proti pádu. U střech se sklonem nad 45 stupňů od vodorovné roviny je nutno použít vedle žebříků ještě osobní ochranné pracovní prostředky proti pádu.
4. Zajištění proti propadnutí se provádí na všech střešních pláštích, kde je půdorysná vzdálenost mezi latěmi nebo jinými nosnými prvky střešní konstrukce větší než 0,25 m a kde není zaručeno, že jednotlivé střešní prvky jsou bezpečné proti prolomení zatížením osobami se zařízením a materiálem.
5. Při tomto způsobu zajištění je nutné dbát na to, aby kotvení zachycovacího systému i jeho jednotlivé součásti byly schopny zachytit dynamickou sílu vznikající v případě pádu.
VII. Dočasné stavební konstrukce
1. Dočasné stavební konstrukce lze použít jen v provedení, které odpovídá průvodní dokumentaci a návodům na montáž a používání těchto konstrukcí. Návod na montáž, včetně potřebných doplňujících nákresů a dokumentů, musí být k dispozici zaměstnancům, kteří konstrukci montují, používají a demontují.
2. Pokud pro dočasnou stavební konstrukci není dostupná potřebná dokumentace nebo tato dokumentace nepokrývá zamýšlené konstrukční uspořádání, musí být odborně způsobilou osobou proveden individuální výpočet pevnosti a stability kromě případů, kdy je konstrukce montována ve shodě s uspořádáním obsaženým v české technické normě.
3. V závislosti na složitosti zvolené dočasné stavební konstrukce navrhne odborně způsobilá osoba konkrétní postup montáže, používání a demontáže.
4. Dočasné stavební konstrukce lze považovat za bezpečné tehdy, pokud
a) jsou založeny na dostatečně únosném terénu nebo na konstrukci, jejíž únosnost je staticky doložena,
b) nosné součásti jsou zajištěny proti podklouznutí buď připevněním k základové ploše, nebo jiným způsobem s odpovídající účinností, který zajišťuje stabilitu lešení; pojízdná lešení jsou zajištěna vhodnými zařízeními proti náhodnému pohybu během práce,
c) jsou provedeny tak, aby tvořily prostorově tuhý celek, zajištěný proti lokálnímu i celkovému vybočení, posunutí nebo překlopení,
d) jsou dostatečně pevné a odolné vůči vnějším silám a nepříznivým vlivům; jsou schopné přenést předpokládané zatížení a jejich funkce je prokázána statickým výpočtem nebo jiným dokumentem,
e) rozměry, tvar a vybavení podlah odpovídají povaze prováděných prací, podlahy umožňují bezpečný pohyb a výkon práce ve vhodné pracovní poloze,
f) podlahy jsou osazeny takovým způsobem, aby se jejich součásti při běžném použití neposouvaly, v podlahách a mezi podlahovými dílci a svislou kolektivní ochranou proti pádu nejsou nebezpečné mezery,
g) pohyblivé konstrukce jsou zabezpečeny proti samovolným pohybům,
h) pracovní plochy na nich jsou přístupné po bezpečných komunikacích (žebříky, schody, rampy nebo výtahy).
Pokud nejsou části dočasných stavebních konstrukcí připraveny k používání, například během montáže, demontáže nebo přestavby, musí být vstup na tyto části dočasných stavebních konstrukcí zamezen vhodnými zábranami a označen bezpečnostními značkami.
5. Dočasné stavební konstrukce lze užívat pouze po jejich náležitém předání odborně způsobilou osobou odpovědnou za jejich montáž a převzetí do užívání osobou odpovědnou za jejich užívání. O předání a převzetí vyhotoví předávající na základě odborné prohlídky zápis potvrzující úplnost a vhodnost dočasné stavební konstrukce k určenému použití. Náležitosti zápisu, který je součástí dokumentace, stanoví zhotovitel.
6. Dočasné stavební konstrukce musí být podrobovány pravidelným odborným prohlídkám způsobem a v intervalech stanovených v průvodní dokumentaci. Pokud nastaly mimořádné okolnosti, které mohly mít nepříznivý vliv na bezpečnost lešení (například nepříznivá povětrnostní situace), musí být odborná prohlídka provedena bezodkladně.
7. Lešení lze montovat, demontovat nebo podstatným způsobem přestavovat jen v souladu s návodem na montáž a demontáž obsaženým v průvodní dokumentaci a pod vedením osoby, která je k tomu odborně způsobilá. Provádět uvedené činnosti mohou pouze zaměstnanci, kteří byli vyškoleni a jejich znalosti a dovednosti byly ověřeny.
8. Žebříky nelze používat jako podpěrný nebo nosný prvek podlah lešení s výjimkou žebříků, které jsou k tomuto účelu výrobcem určeny.
9. Pro výstup a sestup mezi podlahami lešení musí být použity bezpečné komunikace.
VIII. Shazování předmětů a materiálu
1. Shazovat předměty a materiál na níže položená místa nebo plochy lze jen za předpokladu, že
a) místo dopadu je zabezpečeno proti vstupu osob (ohrazením, vyloučením provozu, střežením apod.) a jeho okolí je chráněno proti případnému odrazu nebo rozstřiku shozeného předmětu nebo materiálu,
b) materiál je shazován uzavřeným shozem až do místa uložení,
c) je provedeno opatření, zamezující nadměrné prašnosti, hlučnosti, popřípadě vzniku jiných nežádoucích účinků.
2. Nelze shazovat předměty a materiál v případě, kdy není možné bezpečně předpokládat místo dopadu, jakož ani předměty a materiál, které by mohly zaměstnance strhnout z výšky.
IX. Přerušení práce ve výškách
Při nepříznivé povětrnostní situaci je zaměstnavatel povinen zajistit přerušení prací. Za nepříznivou povětrnostní situaci, která výrazně zvyšuje nebezpečí pádu nebo sklouznutí, se při pracích ve výškách považuje
a) bouře, déšť, sněžení nebo tvoření námrazy,
b) čerstvý vítr o rychlosti nad 8 m.s-1 (síla větru 5 stupňů Bf) při práci na zavěšených pracovních plošinách, pojízdných lešeních, žebřících nad 5 m výšky práce a při použití závěsu na laně u pracovních polohovacích systémů; v ostatních případech silný vítr o rychlosti nad 11 m.s-1 (síla větru 6 stupňů Bf),
c) dohlednost v místě práce menší než 30 m,
d) teplota prostředí během provádění prací nižší než −10 °C.
X. Krátkodobé práce ve výškách
Při krátkodobých montážních pracích ve výškách nevyhnutelných pro osazení stavebních prvků se mohou stavební prvky osazovat a vzájemně spojovat z konzol, z navařených nebo jiným způsobem upevněných příčlí, z profilů ztužujících příhradovou konstrukci nebo podobných nášlapných ploch, pokud zaměstnanec provádějící tyto práce použije osobní ochranné pracovní prostředky proti pádu.
XI. Školení zaměstnanců
Zaměstnavatel poskytuje zaměstnancům v dostatečném rozsahu školení o bezpečnosti a ochraně zdraví při práci ve výškách a nad volnou hloubkou, zejména pokud jde o práce ve výškách nad 1,5 m, kdy zaměstnanci nemohou pracovat z pevných a bezpečných pracovních podlah, kdy pracují na pohyblivých pracovních plošinách, na žebřících ve výšce nad 5 m a o používání osobních ochranných pracovních prostředků. Při montáži a demontáži lešení postupuje zaměstnavatel podle části VII bodu 7 věty druhé.
9. Konstrukční díly
Přehled konstrukčních prvků systému Modul Plus II s objednacími čísly výrobce (Č. výr.). Hvězdičky (***) v čísle označují variantu podle rozměru.
Konstrukční a spojovací prvky
| Díl | Č. výrobku | Rozměry |
|---|---|---|

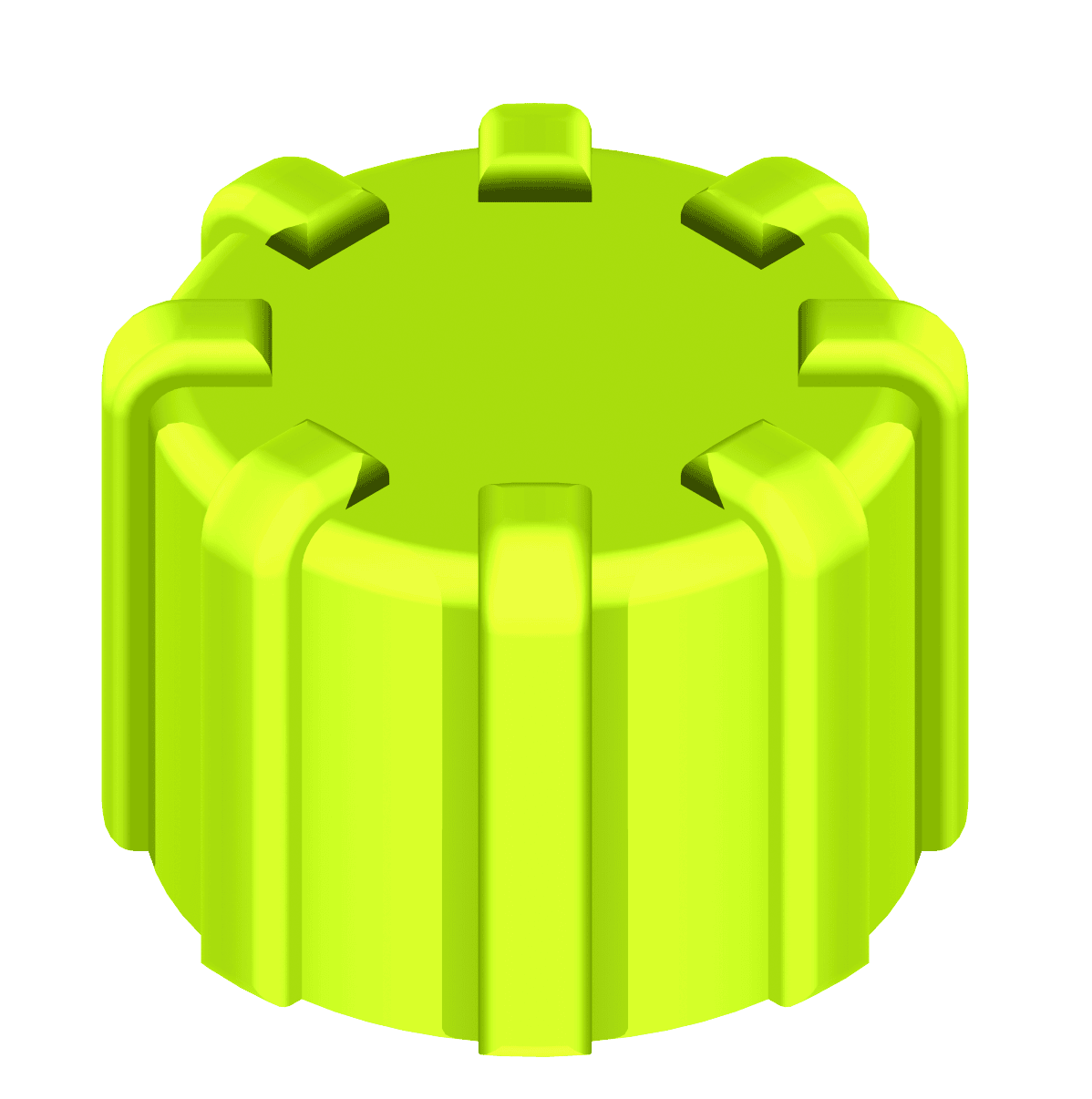

| Nánožka | 40 00 041 | — |
| Propojení příhrad 500 | 83 40 050 | — |
| Svislá stojka s nalisovanými spojkami | *** | 0,50–4,00 m |
| Svislá stojka s našroubovanými spojkami | *** | 0,50–4,00 m |
| Vřetenová patka | 1151*** | 0,40–0,80 m |
| Pojistka pro vřetenovou patku | 41 52 003 | — |
| Vřeteno s hlavicí „U“ | 41 59 000 | — |
| U-vodorovný příčník | 4065*** | 0,45–0,73 m |
| U-vodorovný příčník zesílený | 4065*** | 1,04–1,40 m |
| Vodorovný podélník | 40 60*** | 0,36–4,14 m |
| Zesílený trubkový příčník | 40 61*** | 1,09–1,40 m |
| Spojení trubek pro dvojitý U-příčník | 41 51 002 | — |
| Vertikální diagonála | 40 *200 40 *250 40 *100 40 *050 |
výška pole 2,00 m / délka 0,73–3,07 m výška pole 1,50 m / délka 0,73–3,07 m výška pole 4,00 m / délka 1,57–3,07 m výška pole 0,50 m / délka 1,57–3,07 m |
| Horizontální diagonála | 40 46 073 40 47 073 |
2,75 × 0,73 m 3,07 × 0,73 m |
| Modulová konzole | 4010*** | 0,28–1,09 m |
| Konzole RE | 40 10 009 40 10 013 |
0,39 m 0,73 m |
| Zajištění konzole | 40 10 205 | — |
| Příčka ztužující k podlážce RE | 4051*** | 0,64–0,96 m |
| Příčka ztužující k podlážce U | 4052*** | 0,64–0,96 m |
| Zajištění podlahy | 4098*** | 0,45–3,07 m |
| Klínová spojka otočná | 41 50 001 | — |
| Klínová spojka pevná | 41 50 000 | — |
| Distanční spojka pevná | 41 50 002 | — |
| Kolečko 10 kN | 14 12 004 | — |
Nosníky, schody a zábradlí
| Díl | Č. výrobku | Rozměry |
|---|---|---|
| Příhradový nosník se 4 klínovými hlavicemi | 40 70*** | 5,14–7,71 m |
| U-příhradový nosník | 40 71*** | 3,07–7,71 m |
| Závěsný trubkový příčník | 40 61*** | 1,57–3,07 m |
| U-závěsný příčník | 40 65*** | 1,57–3,07 m |
| Schody hliníkové | 12 98*** | 2,57–3,07 m |
| Držák zábradlí ke schodům | 41 36 300 | — |
| Zábradlí ke schodům (hliník) | 12 99*** | 2,07–3,07 m |
| Zábradlí ke schodům vnitřní (ocel) | 41 28 200 | — |
| Zábradlí na podestě věže | 41 29 307 | — |
| Dvojité čelní zábradlí modulové | 40 62*** | 0,73–1,09 m |
| Pomocné čelní zábradlí | 14 43 300 | — |
| Pomocné teleskopické zábradlí | 14 43 200 | — |
| Stojka pomocného zábradlí | 40 78 000 | — |
| Auflageriegel RE | 40 50*** | 0,73–3,07 m |
| Kotva | 13 61*** | 0,40–1,50 m |
| Ochranná síť | 14 22*** | 2,07–3,07 m |
Podlahy
| Díl | Č. výrobku | Rozměry |
|---|---|---|
| Podlaha pertinaxová | 40 62*** | 1,57–4,14 m |
| Podlaha pertinaxová RE | 40 62*** | 1,57–4,14 m |
| Podlaha ocelová 0,32 m | 12 21*** | 0,73–3,07 m |
| Modulová podlaha ocelová RE Plus II | 40 20*** | 0,73–3,07 m |
| Podlaha celohliníková 0,32 m | 12 11*** | 1,09–4,14 m |
| Podlaha celohliníková 0,60 m | 12 12*** | 1,09–3,07 m |
| Podlaha dřevěná | 12 31*** | 0,73–3,07 m |
| Mezipodlaha ocelová | 12 25*** | 1,57–3,07 m |
| Mezipodlaha ocelová RE | 40 30*** | 1,57–3,07 m |
| Podlaha s výlezem | 12 04*** | 2,57–3,07 m |
| Podlaha s výlezem RE | 41 63*** | 2,57–3,07 m |
| Podlaha s výlezem celohliníková | 12 07*** | 2,57–3,07 m |
| Podlaha s výlezem celohliníková RE | 41 67*** | 2,57–3,07 m |
| Okopová zarážka dřevěná | 40 95*** | 0,73–4,14 m |
10. Technické detaily
Ve standardním provedení smí být systém používán jako pracovní lešení třídy nosnosti ≤ 3 se systémovou šířkou b = 0,732 m a s délkou pole l = 3,07 m, popř. v zátěžové třídě ≤ 4 se systémovou šířkou b = 1,09 m a s délkou pole l = 2,57 m (podle DIN EN 12811-1:2004-03). Podle DIN 4420-1:2004-03 smí být systém používán jako záchytné a střešní záchytné lešení.
Nejvyšší horizontální rovina lešení včetně vřetenových patek nesmí nad povrchem terénu překročit výšku 24 m. Systém jako pracovní lešení je podle ustanovení DIN EN 12811-1:2004-03, odd. 6.2.9.2 dimenzován pro „otevřenou“ fasádu, přičemž podíl otevření se předpokládá 60 % vzhledem k uzavřené fasádě.
Standardní provedení lze bez dalších dokladů používat tehdy, jestliže v polích lešení nepůsobí větší zatížení, než jsou limity stanovené v DIN EN 12811-1:2004-03, tabulka 3.
Pro standardní provedení systému „ALFIX Modul PLUS II“ se podle DIN EN 12810-1:2004-03 používá následující označení (při montáži a demontáži je nutno respektovat všechny technické a bezpečnostní podmínky i ustanovení DIN 4420 resp. EN 12811):
Lešení EN 12810-3D-SW06/307-H2-A-LA
Lešení EN 12810-4D-SW09/257-H2-A-LA
Namáhatelnost – lešeňový styčník:
- Ohybový moment My,R,d = ± 104 / ± 101 kNcm
- Vertikální smyková síla Vz,R,d = ± 35 / ± 26 kN
- Normální síla NR,d = ± 36 / ± 31 kN
- Horizontální smyková síla Vy,R,d = ± 16 / ± 10 kN
V konkrétním případě musí ten, kdo lešení montuje, provést analýzu ohrožení a zajistit potřebné provozní a bezpečnostní podmínky a minimalizovat nebezpečí pádu. V úvahu přicházejí technické ochranné prostředky, OOP proti pádu a zvláštní instruktáž.
Firma ALFIX nabízí jako technické ochranné opatření dvě varianty pomocného zábradlí. Dokumentace k tomuto zábradlí je dodávána zvlášť. Vyplyne-li z bezpečnostní analýzy nutnost použití OOP i technických prostředků k ochraně proti pádu, pak je nutné využívat záchytné body modulového lešení (volné otvory na disku nebo také vnější stojky max. 1 m nad úrovní podlahy).
Stojka modul: povolené zatížení stojky (tlak), popř. nosnost v tahu při našroubovaném spojovacím prvku
| Vzpěrná délka [m] | 1,0 | 1,5 | 2,0 | 3,0 | 4,0 | Tah 2×2 M10 8.8 |
|---|---|---|---|---|---|---|
| Povolené N [kN] | 64,9 | 43,7 | 28,4 | 14,0 | 8,2 | 42,7 |
U-příčník: povolené smykové zatížení
| Délka [m] | 0,73 | 1,09 | 1,40 | 1,57 | 2,07 | 2,57 | 3,07 |
|---|---|---|---|---|---|---|---|
| Rovnoměrně rozdělené zatížení q [kN/m] | 17,0 | 17,5 | 10,8 | 12,5 | 9,5 | 6,7 | 5,0 |
| Osamělé břemeno P [kN] | 6,00 | 8,90 | 7,15 | 11,1 | 8,20 | 7,50 | 6,00 |
Trubkový příčník: povolená normální síla (pov. Z = 24 kN)
| Délka pole [m] | 0,73 | 1,09 | 1,40 | 1,57 | 2,07 | 2,57 | 3,07 |
|---|---|---|---|---|---|---|---|
| Tlaková síla D [kN] | 24,0 | 24,0 | 24,0 | 24,0 | 24,0 | 18,4 | 13,4 |
Vertikální diagonála: povolená normální síla (výška pole 2 m)
| Délka pole [m] | 0,73 | 1,09 | 1,40 | 1,57 | 2,07 | 2,57 | 3,07 |
|---|---|---|---|---|---|---|---|
| Tlaková síla [kN] | 14,70 | 14,30 | 13,00 | 12,30 | 10,30 | 8,50 | 6,90 |
| Tažná síla D [kN] | 14,70 | 15,20 | 15,20 | 15,20 | 15,20 | 15,20 | 15,20 |
Povolené zatížení zjištěno pomocí γM = 1,1 a γF = 1,5.
Třídy zatížení podlah
| Označení | Délka pole l [m] | Povolení jako záchytné a střešní | Použití v zátěžové třídě |
|---|---|---|---|
| Podlaha ocelová 0,32 m | ≤ 2,07 | povoleno | 6 |
| 2,57 | povoleno | 5 | |
| 3,07 | povoleno | 4 | |
| 4,14 | povoleno | 3 | |
| Podlaha dřevěná 0,32 m | ≤ 1,57 | povoleno | 6 |
| 2,07 | povoleno | 5 | |
| 2,57 | povoleno | 4 | |
| 3,07 | povoleno | 3 | |
| Podlaha celohliníková 0,32 m | ≤ 2,07 | povoleno | 6 |
| 2,57 | povoleno | 5 | |
| 3,07 | povoleno | 4 | |
| 4,14 | – | 3 | |
| Podlaha celohliníková 0,60 m | ≤ 2,07 | povoleno | 6 |
| 2,57 | povoleno | 5 | |
| 3,07 | povoleno | 4 | |
| Podlaha s Al-rámem 0,60 m, s vodě odolnou překližkou | ≤ 3,07 | povoleno | 3 |
| Podlaha s Al-rámem 0,60 m, s průlezem a žebříkem | ≤ 3,07 | povoleno | 3 |
| Celohliníková podlaha 0,60 m, s průlezem a žebříkem | 2,57 | povoleno | 4 |
| 3,07 | povoleno | 3 | |
| Podlaha s Al-rámem 0,60 m, s průlezem, bez žebříku | ≤ 3,07 | povoleno | 3 |
Charakteristické hodnoty horizontálních diagonál (výtah z povolení Z-8.22-906)
| Délka pole [m] | Šířka pole [m] | NH,R,d [kN] |
|---|---|---|
| 2,07 | 0,73 | 3,03 |
| 2,57 | 0,73 | 3,00 |
| 3,07 | 1,09 | 2,95 |
Příčný průřez vřetenových patek
Hodnoty příčného průřezu vřeten pro důkaz pnutí a propočet deformací podle DIN 4425:
| A = AS | 3,52 cm2 |
| I | 4,00 cm4 |
| Wel | 2,68 cm3 |
| Wpl | 1,25 × 2,68 = 3,35 cm3 |
Dopravní zatížení lešení
| Třída zatížení | Rovnoměrně rozložená záťěž q1 [kN/m2] | Soustředěné 500×500 mm, F1 [kN] | Soustředěné 200×200 mm, F1 [kN] | Záťěž na části plochy q2 [kN/m2] | Faktor části plochy ap |
|---|---|---|---|---|---|
| 1 | 0,75 | 1,50 | 1,00 | – | – |
| 2 | 1,50 | 1,50 | 1,00 | – | – |
| 3 | 2,00 | 1,50 | 1,00 | – | – |
| 4 | 3,00 | 3,00 | 1,00 | 5,00 | 0,4 |
| 5 | 4,50 | 3,00 | 1,00 | 7,50 | 0,4 |
| 6 | 6,00 | 3,00 | 1,00 | 10,00 | 0,5 |
Třídy světlých výšek
| Třída | Mezi úrovněmi lešení h3 | Mezi úrovní lešení a příčníky / držákem zábradlí h1a, h1b | h2 |
|---|---|---|---|
| H1 | h3 ≥ 1,90 m | 1,75 m ≤ h1a ≤ 1,90 m 1,75 m ≤ h1b ≤ 1,90 m |
h2 ≥ 1,60 m |
| H2 | h3 ≥ 1,90 m | h1a ≥ 1,90 m h1b ≥ 1,90 m |
h2 ≥ 1,75 m |
Třídy šířek
| Třída šířky | w [m] |
|---|---|
| W06 | 0,6 ≤ w ≤ 0,9 |
| W09 | 0,9 ≤ w ≤ 1,2 |
| W12 | 1,2 ≤ w ≤ 1,5 |
| W15 | 1,5 ≤ w ≤ 1,8 |
| W18 | 1,8 ≤ w ≤ 2,1 |
| W21 | 2,1 ≤ w ≤ 2,4 |
| W24 | 2,4 ≤ w |
Označení systémů lešení podle EN 12810-1 (příklad)
Lešení EN 12810 – 4D – SW09/257 – H2 – A – LA
| Lešení EN 12810 | Rámové (systémové) lešení podle DIN EN 12810-1 |
| 4 | Třída zatížení (viz tabulka 3 DIN EN 12811-1) |
| D | Padací zkoušky na plochu podlahy (D = měřeno s padací zkouškou, N = bez) |
| SW09/257 | Třída šířky (viz tab. DIN EN 12811-1) — zde 0,90–1,20 m / délka pole 2,57 m |
| H2 | Třída podchodné výšky (viz tab. 2 DIN EN 12811-1) |
| A | Bez vystrojení (A = bez vystrojení, B = s vystrojením) |
| LA | Se žebříkem (LA = žebřík, ST = schody, LS = obojí) |
Světlé výšky a šířky podlaží lešení
- b – volná šířka průchodu, musí být nejméně 500 mm a (c − 250 mm)
- c – světlá vzdálenost mezi stojkami
- h1a, h1b – světlá výška mezi podlahami a příčníky nebo držáky zábradlí
- h2 – světlá výše ramen
- h3 – světlá výška mezi povrchy podlah
- p – světlá šířka v oblasti hlavy, musí být nejméně 300 mm a (c − 450 mm)
- w – pracovní šířka podlah
Kontakty ALFIX
Centrála Praha
- K Pérovně 1610
- Praha 10 – Hostivař
- 102 00
- Ukázat na mapě
- Detail provozovny
Otevírací doba
- Po – Čt:
- Pá:
- alfix@alfix.cz
Pronájem pojízdného a fasádního lešení
Prodej lešení
Brno
- Holzova 2899/8
- Brno – Líšeň
- 628 00
- Ukázat na mapě
- Detail provozovny
Otevírací doba
- Po – Čt:
- Pá:
- alfix-brno@alfix.cz
Pronájem a prodej lešení
Ostrava
- Na Najmanské 44
- Ostrava – Slezská Ostrava
- 710 00
- Ukázat na mapě
- Detail provozovny
Otevírací doba
- Po – Čt:
- Pá:
- alfix-ostrava@alfix.cz
