Základní prvky – fasádní lešení

Na této stránce Vás seznámíme se základními prvky fasádního lešení ALFIX. Jsme půjčovna lešení Praha, na kterou se můžete kdykoliv obrátit a my vyhovíme Vašim představám.

Svislý stavěcí ocelový rám lešení

Stavěcí ocelový rám - fasádní lešení

  • Hlavní prvek lešení. Na rámech jsou umístěny jak trny pro další montáž, tak zámky pro instalaci zábradlí.
  • Menší rámy se využívají pro stavbu na nerovném nebo šikmém terénu.
  • Žárově pozinkované trubky Ø 48,3 x 3,2 mm.
výška (m) šířka (m) váha (kg)
0,67 0,73 10,0
1,0 0,73 12,0
2,0 0,73 20,0
0,67 1,09 13,5
1,0 1,09 15,0
2,0 1,09 23,0

Ocelová podlážka

Ocelová podlážka fasádního lešení

  • Z pozinkované oceli s protiskluzovou úpravou, podlážky šesti různých délek pro velkou variabilitu stavby lešení.
  • Pro pole šířky 0,73 m jsou potřeba 2 ks.
  • Pro pole šířky 1,09 m jsou potřeba 3 ks.
délka (m) šířka (m) váha (kg)
0,73 0,32 5,5
1,09 0,32 8,5
1,57 0,32 12,0
2,07 0,32 15,0
2,57 0,32 19,5
3,07 0,32 23,0

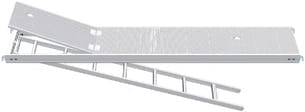

Podlážka s výlezem včetně hliníkového žebříku

Ocelová podlážka lešení s průlezem

  • Slouží jako průchozí prvek mezi patry lešení.
  • Již se zabudovaným hliníkovým žebříkem, ve variantě 2,57 m je možná i varianta s vyjímatelným závěsným žebříkem.
  • Vodě odolná sítotisková podlaha.
délka (m) šířka (m) váha (kg)
2,57 0,6 22,5
3,07 0,6 26,5

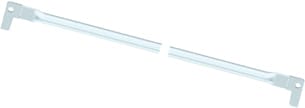

Zábradlí

Zábradlí - fasádní lešení

  • Žárově pozinkovaná ocel Ø 33,7 x 2,5 mm.
  • Bezpečnostní prvek, snadné uchycení do „zámku“ na stavěcím rámu lešení.
  • Všechny délky dle podlážek.
délka (m) váha (kg)
0,73 1,5
1,09 2,0
1,57 3,0
2,07 4,0
2,57 5,0
3,07 6,0

Dvojité boční zábradlí

Dvojité boční zábradlí ocelové, žárově pozinkované, k použití v běžném podlaží

  • Bezpečnostní prvek ukončující v patrech lešení z boční strany.
šířka (m) váha (kg)
0,73 1,09
3,0 4,0

Okopová zarážka příčná

Příčná okopová zarážka - fásádní lešení

  • Zabraňuje pádu předmětů a nářadí, zarážka je dřevěná s ocelovými úchyty.
délka (m) šířka (m) váha (kg)
0,73 0,15 1,5
1,09 0,15 2,0

Okopová zarážka podélná

Podélná okopová zarážka - fasádní lešení

  • Zabraňuje pádu předmětů a nářadí, zarážka je dřevěná s ocelovými úchyty.
délka (m) šířka (m) váha (kg)
0,73 0,15 5,5
1,09 0,15 8,5
1,57 0,15 12,0
2,07 0,15 15,0

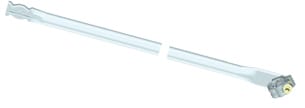

Diagonála

Diagonála - fasádní lešení

  • Zajišťuje vyšší tuhost lešení, zasunuje se do uzlového plechu svislého rámu s otočnou spojkou na druhé straně.
délka (m) váha (kg)
2,08 6,5
3,20 7,5
3,60 9,0

Konzole

Konzola ocelová, žárově pozinkovaná rozšiřovací konzola s pevnou spojkou

  • Umožňuje tzv. „odskočení“ od fasády o jednu nebo dvě podlážky (balkóny, římsy, jiné překážky na fasádě).
šířka (m) váha (kg)
0,36 0,73
3,5 6,5

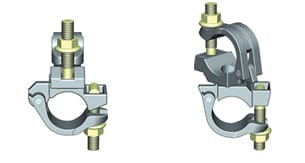

Spojky

Pevná a otočná spojka lešení

typ váha (kg)
pevná 1,3
otočná 1,4

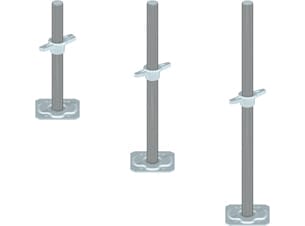

Vřetenová patka

Vřetenová patka - fasádní lešení

  • Prvek sloužící k zakládání lešení, nejlépe umístěný na dřevěnou desku 30 x 30 cm pro lepší rozložení tlaku.
  • Vyšroubovatelná až do 2/3 své výšky, tím pádem lze vyrovnat jakýkoliv terén.
  • Je opatřena rychloběžným závitem a matkou.
výška (m) váha (kg)
0,30 2,5
0,50 3,5
0,80 4,0

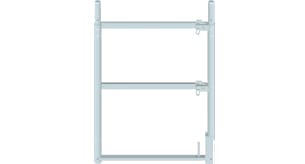

Zábradelní nosník

Zábradelní nosník - fasádní lešení

  • Bezpečnostní prvek, který ukončuje lešení v posledním patře.
  • Podívejte se také, jaké bezpečnostní přístroje máme v naší nabídce.
výška (m) šířka (m) váha (kg)
1,0 0,73 13,5
1,0 1,09 15,0

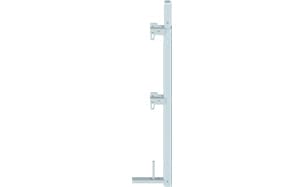

Zábradelní sloupek

Zábradelní sloupek - fasádní lešení

  • Spojovací prvek mezi zábradlím v posledním patře lešení.
výška (m) váha (kg)
1,0 5,0
