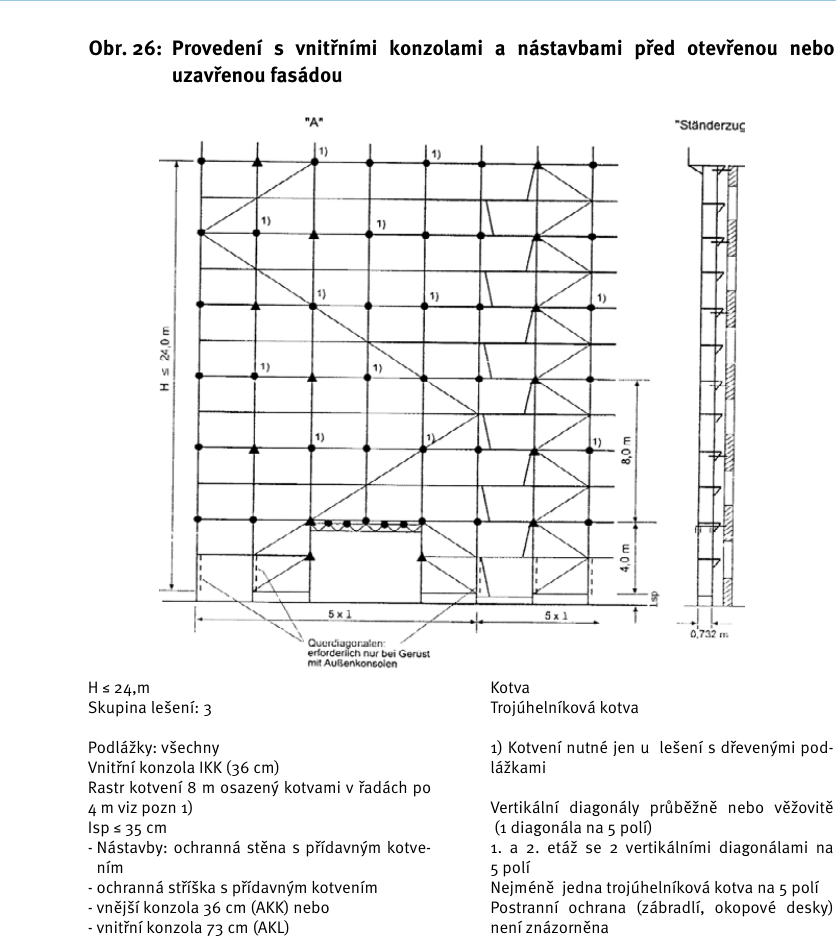

- Standardní provedení ALBLITZ 70 A
Video návod: montáž fasádního lešení
1. Úvod
Informace v tomto Návodu k montáži a použití mají informativní charakter. Za případné tiskové chyby u množství jednotlivých prvků, popisu a informací vydavatel nepřebírá odpovědnost. Všechny údaje o rozměrech a hmotnosti jsou pouze orientační. Všechna práva jsou vyhrazena vydavateli. Dotisk – včetně částečného – je možný pouze s písemným souhlasem vydavatele.
Vydáním tohoto návodu předchozí verze pozbývají platnost. Návod k montáži a použití pojízdného lešení ALUFIX 5000 zpracoval ALFIX ČR, s.r.o.
září 2024
Návod si můžete také stáhnout v PDF
Návod FASÁDNÍ LEŠENÍ ALFIX
Počet stran: 64
Typ: PDF
Velikost: 10,1 MB
Vážený zákazníku,
se systémem lešení „ALFIX 70“ od společnosti ALFIX jste získali univerzální a robustní lešení.
Aby byla zajištěna bezpečnost práce, musí být montáž, používání a demontáž prováděny v souladu s tímto „návodem k montáži a použití“!
Nejprve si pečlivě přečtěte tento návod a pokyny. Vezměte si ho při každém použití. Jasně vysvětluje všechny nezbytné kroky a bezpečnostní opatření v nejrozumnějším pořadí.
Při procházení všemi stránkami slouží schematický nákres jako přehled jednotlivých prvků.
Pokud máte nějaké dotazy ohledně našeho systému lešení „ALFIX 70“, zavolejte nám.
Váš ALFIX ČR, s.r.o.

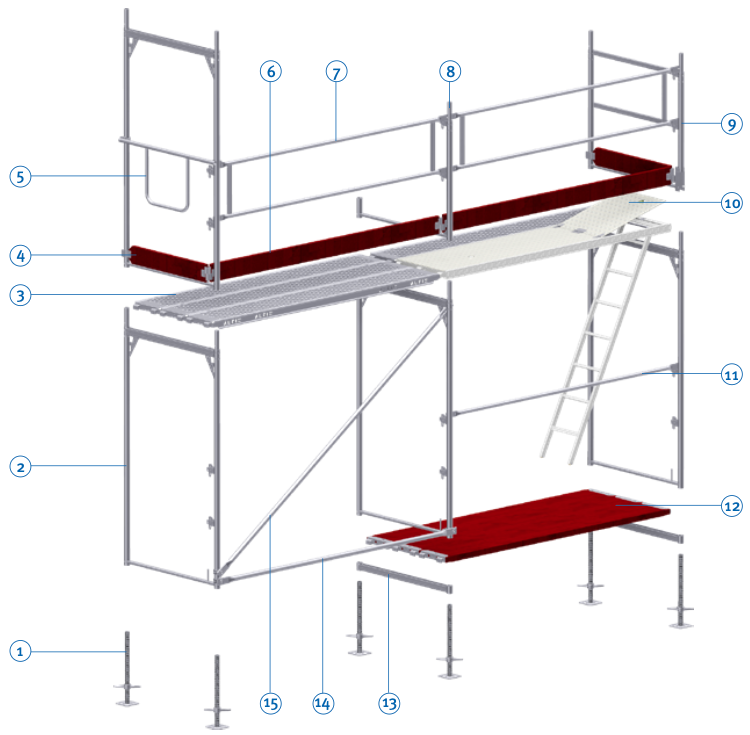

2. Přehled
Montáž s šířkou pole 0,73 m
- Vřetenová patka
- Stavěcí ocelový rám
- Podlážka
- Okopová zarážka příčná
- Dvojité zábradlí
- Okopová zarážka
- Dvojité zábradlí
- Zábradelní „I“
- Dvojité boční zábradlí
- Zábradelní „H“
- Podlážka s výlezem
- Stavěcí rám
- Zábradlí
- Podlážka dřevěná
- U-profil
- Vodorovné ztužení
- Diagonála
Montáž s šířkou pole 1,09 m
- Vřetenová patka
- Stavěcí ocelový rám
- Podlážka
- Okopová zarážka příčná
- Dvojité boční zábradlí
- Okopová zarážka
- Dvojité zábradlí ocel
- Zábradelní „I“ ocel
- Zábradelní „H“
- Podlážka s výlezem
- Zábradlí
- Podlážka dřevěná
- U-profil
- Vodorovné ztužení
- Diagonála
Fasádní lešení ALFIX 70 je ocelové rámové lešení vyrobené z prefabrikovaných dílů. Délka polí je 3,07m, 2,57m a 1,57m; šířka lešení je 0,73 m; 1,09m.
Toto lešení lze použít podle ČSN EN 12811-1 jako pracovní lešení ve skupině 1 až 3 (zatížení plochy užitou hmotností 200 kg/m2 ve 3. skupině) nebo jako záchytné a střešní lešení (pádová výška 1,5m). Atest pro standardní provedení byl proveden pro výšku lešení 24 m včetně vřetenové patky na plný rozsah.
Tento manuál pro montáž a používání platí jen jako technická pracovní pomůcka v podnikatelském prostředí. V manuálu je obsažen návod na montáž, přestavbu a demontáž standardního provedení systému. Lešení smí být stavěno, přestavováno a demontováno jen za dozoru oprávněné osoby, která je pro tyto práce řádně vyškolena. Je-li tento systém použit pro stavbu lešení , které se od standardní použití odchyluje, musí být odchylky posouzeny podle technických podmínek pro výstavbu a všeobecných ustanovení pro přípustnost (Z-8.1-862) a jednotlivě vyhodnoceny výpočtem.
Podlážky fasádního lešení ALFIX 70 jsou dimenzovány pro provozní zatížení (viz tabulka 1 se skupinami lešení podle ČSN EN 12811-1). Všechny podlážky mohou být používány u záchytného a střešního lešení s pádovou výškou 1,5 m.
Trubky lešení mají vnější průměr 48,3 mm a tloušťku stěny 3,2 mm, vyhovují tak tabulce 2 ČSN EN 12810-1. pro tyto trubky lze použít spojky dle EN 74. Pokud jsou při stavbě lešení používané pomocné prvky, např. trubky a spojky, které nejsou součástí systému, je nutné aby splňovali požadavky platných norem ČSN EN 12810 a EN 74. Vhodné jsou ocelové trubky s vnějším průměrem 48,3 mm a tloušťkou stěny 3,2 mm.
| Označení | Příloha Z-8.-862 | Délka pole l [m] | Použití u záchytného a střešního lešení | Použití u skupiny lešení |
|---|---|---|---|---|
| Ocelová podlážka | 4 | ≤ 2,07 | dovoleno | ≤6 |
| 2,57 | dovoleno | ≤5 | ||
| 3,07 | dovoleno | ≤4 | ||
| Dřevěná podlážka – masiv | 5 | 3,07 | dovoleno | ≤3 |
| ≤2,57 | dovoleno | ≤4 | ||
| Hliníková podlážka s překližkou | 7,43 | ≤2,07 | dovoleno | ≤3 |
| 7,42 | ≤2,57 | dovoleno | ≤3 | |
| 6,42 | 3,07 | dovoleno | ≤3 | |
| Hliníková s průlezem a žebříkem | 9,45 | 3,07 | dovoleno | ≤3 |
| 10,46 | 2,57 | dovoleno | ≤3 | |
| Hliníková GG5 s průlezem a žebříkem | 12 | 2,57 | dovoleno | 5 |
3. Instrukce
Všeobecné informace o stavbě lešení / Bezpečnostní hlediska / Bezpečnostní opatření
Montáž a demontáž fasádního lešení smí provádět pouze osoby, které jsou k tomu vyškolené a mají dostatečné odborné znalosti („kvalifikovaná osoba“).
V pokynech pro montáž a použití na místě rozhodne zaměstnavatel o nejvhodnější ochraně před rizikem pádu na základě posouzení rizik a v souladu s předpisy o bezpečnosti práce. Mezi potenciální opatření patří technická ochranná a bezpečnostní opatření, osobní ochranné prostředky (OOP) pro zabránění pádu a speciální školení. ALFIX nabízí „pokročilé zábradlí“ a „TRBS zábradlí“ jako technická bezpečnostní opatření, která jsou zdokumentována odděleně.
Pokud výsledek posouzení rizik zahrnuje použití OOPP, musí být na fasádním lešení použity vhodné kotevní body, viz str. 13.
Poškozené komponenty lešení se nesmí používat. Ty je třeba okamžitě vyměnit za bezchybný materiál.
V rámci dodržování vyhlášky o bezpečnosti a ochraně zdraví při práci je třeba vypracovat analýzy rizik k posouzení nezbytných opatření s přihlédnutím ke zvláštnostem konkrétního případu. Posouzení rizik musí zahrnovat opatření potřebná v případě záchranné operace.
Stabilita lešení, není-li k dispozici standardní provedení podle tohoto návodu k montáži a použití, musí být v každém jednotlivém případě ověřena statickým výpočtem.
V tomto návodu jsou použity následující bezpečnostní značky:
Inspekce a dokumentace
Pracovní lešení smí být použito pouze po předání lešení od zhotovitele. Během fáze výstavby, demontáže a přestavby musí stavitel lešení zajistit, aby toto bylo u vchodů zřetelně označeno bezpečnostní značkou „Zákaz vstupu neoprávněným osobám“. Po dokončení montáže musí stavitel lešení poskytnout písemný protokol pro konstrukci a umístit kopii do označené průhledné plastové kapsy odolné proti neoprávněné manipulaci „Žádný přístup“, která dokumentuje schválení lešení. Protokol také dokumentuje konfiguraci lešení podle zamýšleného použití. Uživatel lešení musí být informován o nebezpečích nesprávného použití. Uživatel musí před použitím zkontrolovat, zda lešení neobsahuje zjevné vady. Změny jakéhokoli druhu, a to i v dílčích částech lešení během provozní doby, musí být neprodleně nahlášeny staviteli lešení a zkontrolovány stavitelem lešení prostřednictvím mimořádného vyšetření jím jmenované kvalifikované osoby.
Tyto informace musí být uvedeny alespoň ve zkušebním protokolu:
-
Typ lešení
-
Třída zatížení
-
Šířka lešení
-
Opláštění
-
Používání
-
Datum
-
Výrobce lešení
Stabilita
Musí být zkontrolována dostatečná nosnost podkladu a musí být použity podkladky vhodné pro rozložení zatížení, např. Dřevěná prkna 50 x 32 cm s minimální tloušťkou 4,5 cm. Univerzální a kombinovaná podkladka pro závitové vřetenové patky zaručuje bezpečný a neklouzavý podstavec, ale nemá žádný účinek na rozložení zatížení na povrchy, které nejsou dostatečně stabilní. Jsou vyrobeny z odolného plastu. Tyto jasně viditelné podkladky a krycí kryty jsou v místech veřejné dopravy velmi viditelné a pomáhají zabránit nehodám.
Dřevěná deska
Univerzální podkladka
Kombinovaná podkladka
Krytka na trubku lešeníPřeprava komponentů lešení
Pro lešení s výškou více než 3 patra lešení (kromě rodinných domů) nebo v případě délky lešení do 10 m a výšky lešení minimálně 14 m je vhodné používat pracovní zařízení pro zvedání břemen, jako jsou jeřáby, elektrické vrátky nebo ručně ovládané lanové kladky. V polích lešení, ve kterých se vertikální doprava prvků lešení provádí ručně, musí být ve spodních úrovních lešení obě zábradlí. Ruční vertikální přeprava musí být provedena tak, aby osoby v nižších patrech lešení byly vždy o 1 patro níž od montážní patra.
Ochrana proti nárazu
Veškeré práce na lešení musí být prováděny takovým způsobem,
aby se zabránilo pádu z lešení nebo aby riziko pádu bylo co nej-
nižší. Je třeba vzít v úvahu následující ochranná opatření:
- Ochrana proti pádu
- Záchytná zařízení
- osobní ochranné prostředky proti pádům z výšky (OOP)
Je třeba poznamenat, že technická opatření na ochranu proti pádu z lešení mají přednost před individuálními ochrannými opatřeními! ALFIX nabízí jako ochranu proti pádu systémové integrované zábradlí TRBS a pojízdnou pokročilou boční ochranu (pokročilá podpěra zábradlí a teleskopické zábradlí). Jejich použití systémů je popsáno v Návodu pro montáž a použití „Fasádní lešení ALFIX – ochrana proti pádu“.
Pokud na základě posouzení rizik dodavatel lešení dospěje k závěru, že by měla být použita jiná vhodná ochranná opatření, musí to být zdokumentováno v samostatném návodu k použití (montážní návod).
Základem použití osobního zajištění pro práci ve výškách a nad volnou hloubkou je BEZPEČNOSTNÍ ZACHYCOVACÍ POSTROJ. Tento bezpečnostní zachycovací postroj musí splňovat požadavky ČSN EN 361 – Osobní ochranné prostředky proti pádům z výšky. Tato norma musí být vyznačena u schvalovací značky CE na postroji. S postrojem musí být dodán návod k použití v českém jazyce. Postroje musí být pravidelně dodavatelem resp. výrobcem kontrolovány (lhůta 12 měsíců). Uživatel musí být z používání postroje pravidelně ve lhůtě 12 měsíců školen, prakticky zaučen a prokazatelným způsobem musí být ověřeny jeho znalosti . Před každým použitím postroje je povinen se vizuálně přesvědčit o jeho kompletnosti, provozuschopnosti a bezzávadném stavu. Zachycovací postroje mají omezenou životnost, která je uváděna v dokumentaci dodávané s postroji. Pro provádění školení není předepsána speciální kvalifikace školitele.

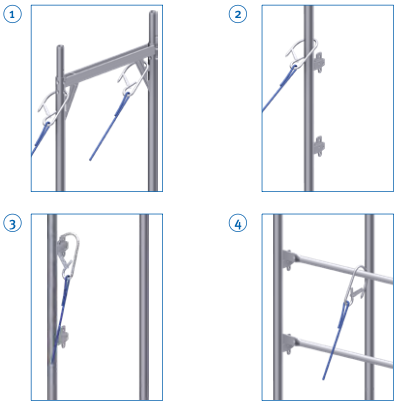

Pokud se mají používat osobní ochranné prostředky proti pádu z výšky (OOP), lze použít následující upevňovací body:
- Roh rámu (ve výztužném trojúhelníkovém plechu nebo na svislé trubce rámu v rohu nahoře)
- Stavěcí rám nad zábradlím nebo přímo v zábradlí
- Umístění stavěcího rámu přímo do schránky zábradlí (pouze ocelové rámy)
- Zábradlí (ne u dvojitého hliníkového zábradlí)
Výše uvedené připevňovací body lze také použít na volně stojících stavěcich rámech pro další montážní práce.
4. Postup montáže
Před montáží zkontrolujte, zda jsou všechny díly a nářadí potřebné pro montáž lešení na staveništi k dispozici. Kromě toho je třeba zkontrolovat, zda jsou všechny díly v bezvadném stavu. Smí se používat pouze nepoškozené originální díly lešení ALFIX. Poškozené nebo vadné díly se nesmí používat.

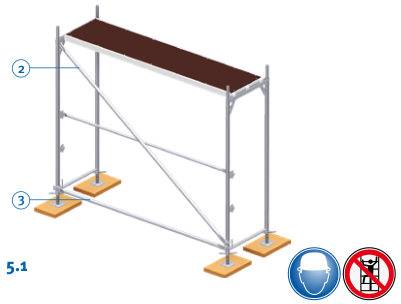

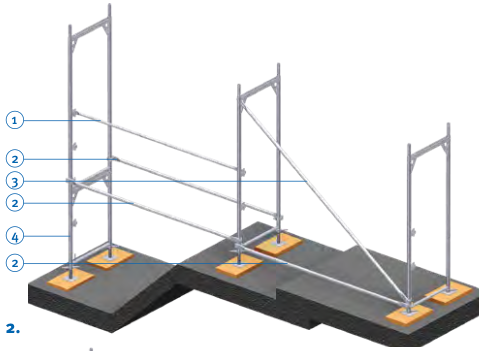

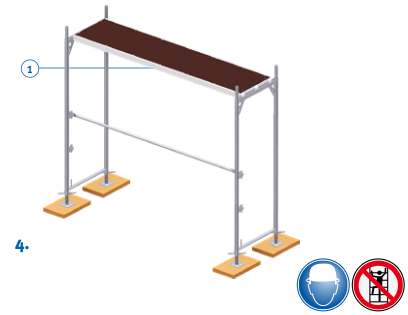

4.1 Montáž prvního pole lešení
- Lešení smí být postaveno pouze na dostatečně stabilním podkladu. Pokud je terén nedostatečně stabilní, musí se použít podkladní roznášecí podkladky. Každý spodní stavěcí rám musí být opatřen vřetenovou patkou. Základní vřetenovou patku lze zpravidla vytočit maximálně až o 0,25 m. Větší vřetenové patky je možné vytočit víc, pokud je její nosnost ověřena. Je třeba dodržovat pokyny pro příslušný typ vřetenové patky.
- V případě šikmého terénu při zakládání, rozdílných výškových úrovní terénu a k dosažení určitých výšek podlah lešení, lze použít stavěcí rámy s výškou 0,66 m nebo 1,00 m (viz obr. 2).Máme-li připojit k poli, které je opatřeno diagonálami pole, které je pod úrovní tohoto pole a podlahy by měly být ve stejné rovině a jsou-li tam použity krátké rámy o výšce 0,67 m nebo 1,00 m, musí být toto pole opatřeno také diagonálami (např. lešenářská trubka se dvěma otočnými spojkami a vodorovná vzpěra).
- Stavěcí rámy nebo podchozí rámy je třeba umístit svisle a v zamýšlené vzdálenosti od fasády na podkladní desky a vřetenové patky a zajistit je proti pádu osazením horního zábradlí.
- Do horního U-profilu stavěcích rámů se zaháknou podlahy. Do stavěcích rámů o šířce 0,73 m musí být zaháknuty dvě podlahy (šířka 0,32 m) nebo jedna podlaha (šířka 0,60 m) (viz obr. 4). Při použití podchozích rámů musí být podlahy osazeny po celé šířce, tj. čtyři úzké nebo dvě široké podlahy. Veškeré podlahy lze použít ve třídě zatížení 3.
Typ rámu 0,32 m podlážka 0,60 m podlážka Stavěcí rám 0,73 m 0x 0x 2x 1x Stavěcí rám 1,09 m 3x 0x 1x 1x Podchozí rám 4x 0x 2x 1x 0x 2x
- Na vnější straně lešení musí být namontována diagonála jako podélné ztužení. Za tímto účelem vložte tvarovaný konec diagonály do otvoru ve výztužném trojúhelníkovém ztužení stavěcího rámu a poté sklopte diagonálu dolů, dokud nebude možné připevnit půlspojku, která je součástí diagonály, na vnější stojce protilehlého rámu. V tomto poli musí být vodorovná vzpěra nainstalována také na vnější straně lešení, nad spodní podélnou vzpěrou (viz obr. 5). U jednotlivých variant montáže mohou být diagonály a vodorovné vzpěry namontovány také na vnitřní straně lešení.
- První pole lešení musí být vyrovnáno svisle a vodorovně a musí být zkontrolována vzdálenost mezi stěnou a hranou podlahy, nejvýše 0,25 m.
4.2 Stavba dalších polí lešení
Podlážky
Osazování podlážek se provádí dle popisu v bodě 4, strana 16. Podlážky musí být vždy instalovány od spodního zajištěného patra lešení. Podlážky jsou proti neúmyslnému zvednutí zajištěny pomocí spodního příčného profilu dalšího stavěcího rámu , v horním patře lešení pomocí zábradelního „L“ sloupku nebo sloupku „L“ pro ochranné sítě. Pokud není podlážka zajištěna proti zvednutí spodním příčným profilem dalšího stavěcího rámu, musí být namontováno samostatné zajištění podlážky a zajišteno pojistkou. Konzole 0,36 m je vybavena pojistkou pro zajištění podlážky. Dřevěné díly a dřevěné povrchy mohou při působení vlhkosti hnít. Poškozené podlážky, které mají sníženou únosnost, se nesmí používat. Poškození dřevěných dílů lze zabránit skladováním v suchu a přiměřeným větráním.
Diagonály
Diagonály se instalují průběžně se stavbou lešení. Mohou být instalovány buď ve formě věže tj. v jednom poli nebo přes celou délku lešení. Potřebný počet diagonál najdete na obrázcích standardních verzí lešení (viz str. 5., standardní verze)
- Pro každé patro lešení musí být alespoň jedna diagonála
- K diagonále je přiřazeno maximálně 5 polí lešení
- V každém spodním lešenářském poli, které je osazeno diagonálami, musí být opatřeno vodorovnou diagonálou ve výšce spodního příčného profilu stavěcího rámu.
Kompletní boční ochrana

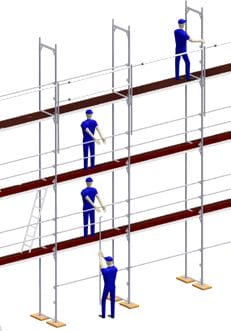

Ve všech patrech lešení, kde výlučně neprobíhá stavba lešení, musí být nainstalováno veškeré ochranné zábradlí, okopové zarážky a kompletní boční zábradlí. Zábradlí musí být zajištěno úderem kladiva/ráčny na klín zámku pro zábradlí. V nejvyšším patře lešení lze boční ochranu vytvořit také pomocí stavěcího rámu a do něj umístění dvojitého bočního zábradlí, jako v běžném patře lešení.
Spojky
Spojky jsou často jediným nosným prvkem, jako je to například u konzol. Aby se předešlo nehodám, mějte na paměti následující:
- Před instalací musí být spojky zkontrolovány, zda nejsou poško-
zené, např. na závitu - V případě potřeby musí být spojky opraveny, aby byly vždy čisté
a dalo se s nimi snadno manipulovat - Spojky se šroubem a maticí musí být utaženy kroutícím momen-
tem 50 Nm ± 10% - Spojky se šroubem a maticí musí být utaženy kroutícím momen-
tem 50 Nm ± 10%
Kotvení lešení
Pro ukotvení lešení k fasádě jsou k dispozici následující možnosti:
K přenosu tahových a tlakových sil v pravém úhlu k fasádě se používají lešenářské kotvy, které jsou připevněny do otvoru ve výztužném trojúhelníkovém plechu stavěcího rámu pomocí pevných spojek nebo – pokud je lešení opatřeno vnitřními konzolemi – pod tímto výztužným trojúhelníkovým plechem na stojku stavěcího rámu. Rychlokotva funguje stejně.
U lešení zakrytého plachtou se používají také kotvy, které přenášejí pouze tlakové síly. V takovém případě jsou kotvy instalovány tak, že konce kotev, kde nejsou háky, jsou zapřeny do fasády. Trojúhelníkové kotvy umožňují přenášet prvoúhlé kotevní síly i rovnoběžné s fasádou. Jsou tvořeny dvojicemi lešenářských kotev uspořádaných do tvaru písmene V, které jsou připojeny k vnitřní stojce stavěcího rámu v úhlu přibližně 45 °. V jednotlivých případech jsou povolena připojení až 0,4 m pod horním příčným U-profilem.

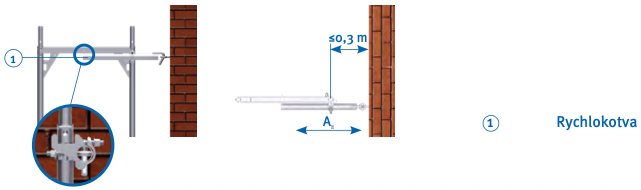

Rychlokotva

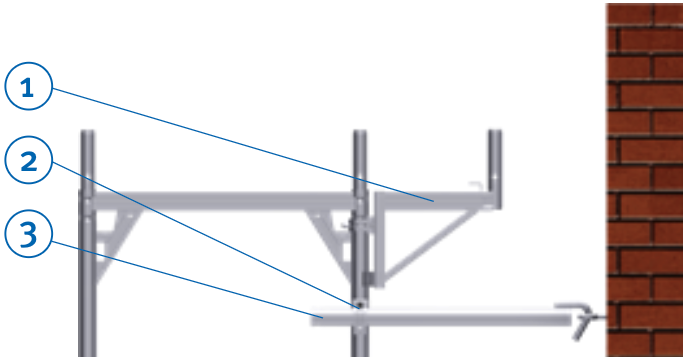

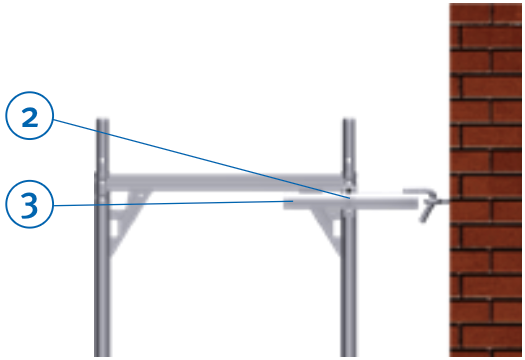

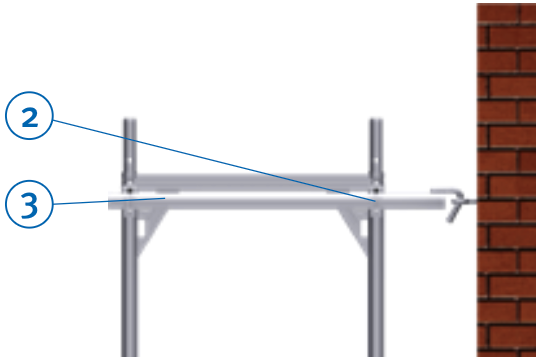

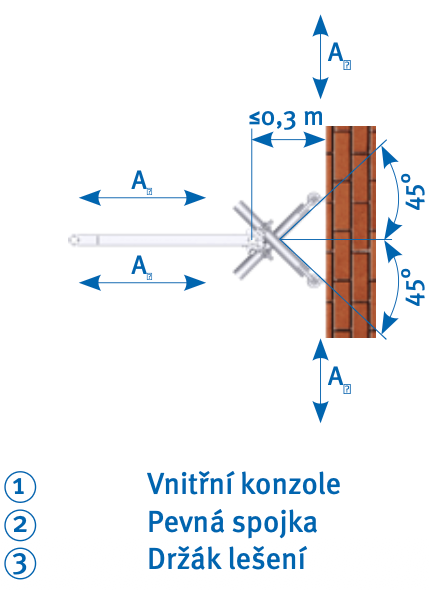

Kotva lešení

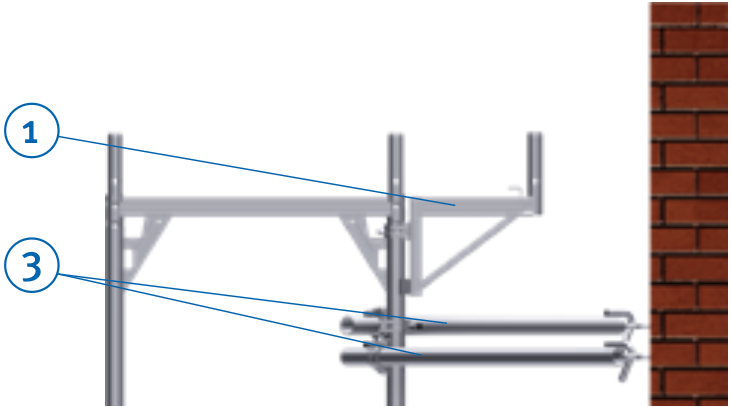

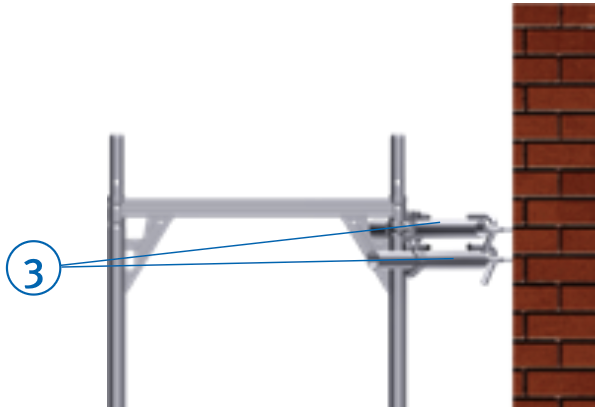

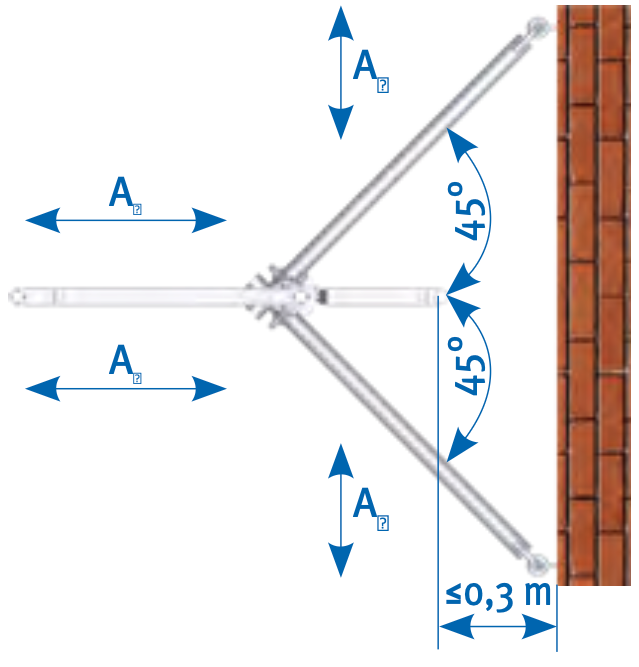

Trojúhelníková kotva

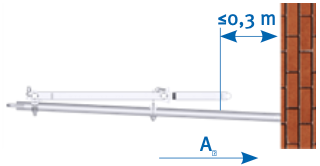

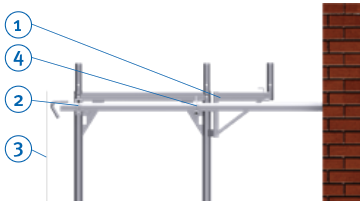

Kotevní opěra proti silám na tlak

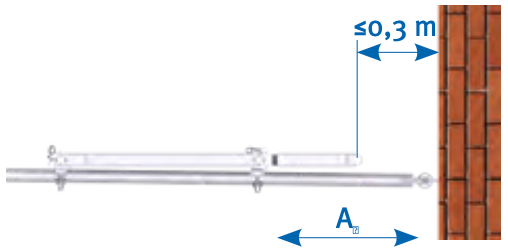

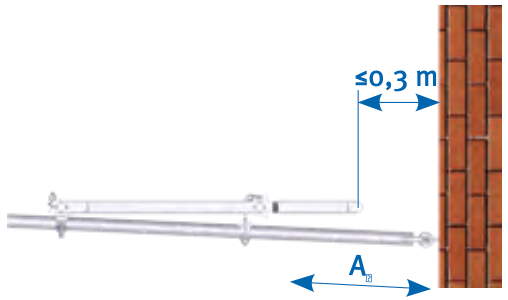

Spojka kotevní

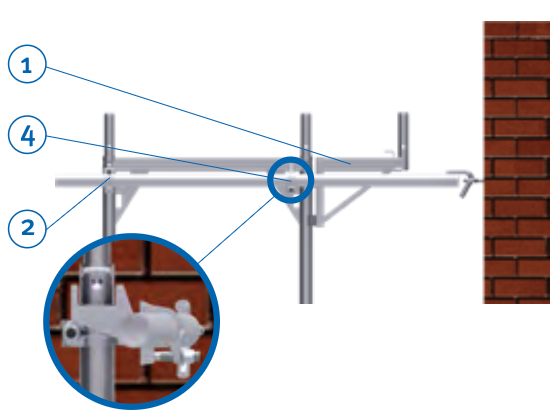

Spojka do výztužného trojúhelníku
Ukotvení lešení
Kotvy lešení se instalují průběžně se stavbou lešení. To znamená, že pokud jsou kotvy v patře lešení podle standardního provedení, musí být před montáží dalšího patra kompletně namontovány. Jako upevňovací prvky pro konstrukci lešení se použijí šrouby s okem a plastové hmoždinky o průměru nejméně 12 mm nebo ekvivalentní šrouby a hmoždinky podle požadovaných únosností.
Kotevní rastr a kotevní síly

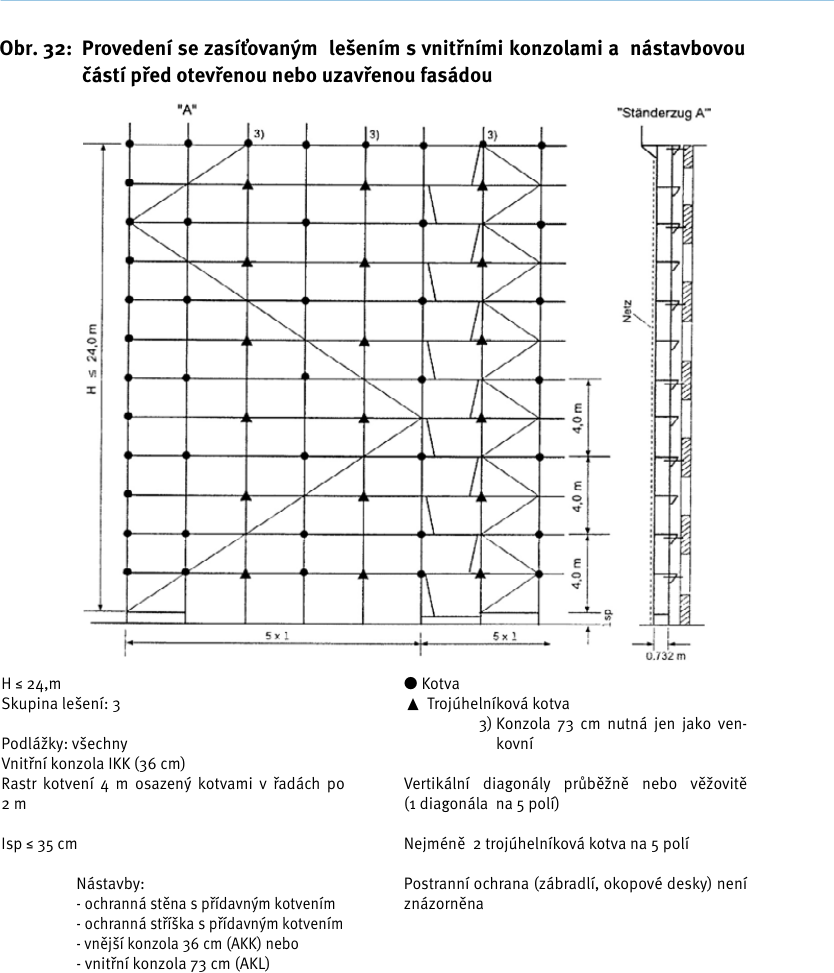

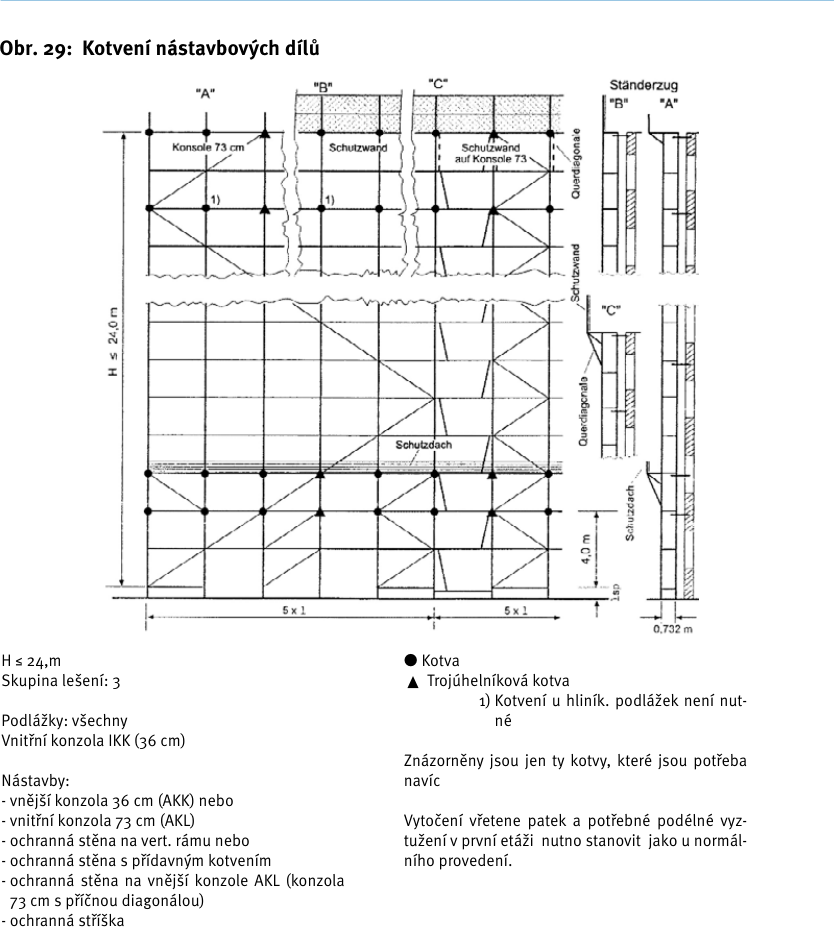

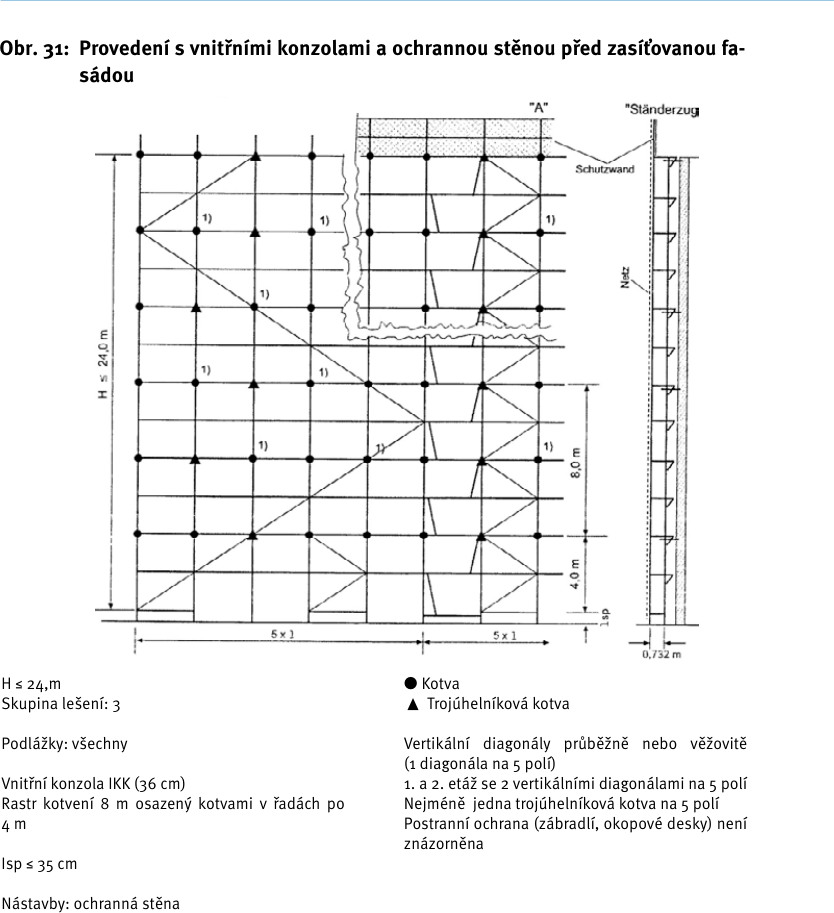

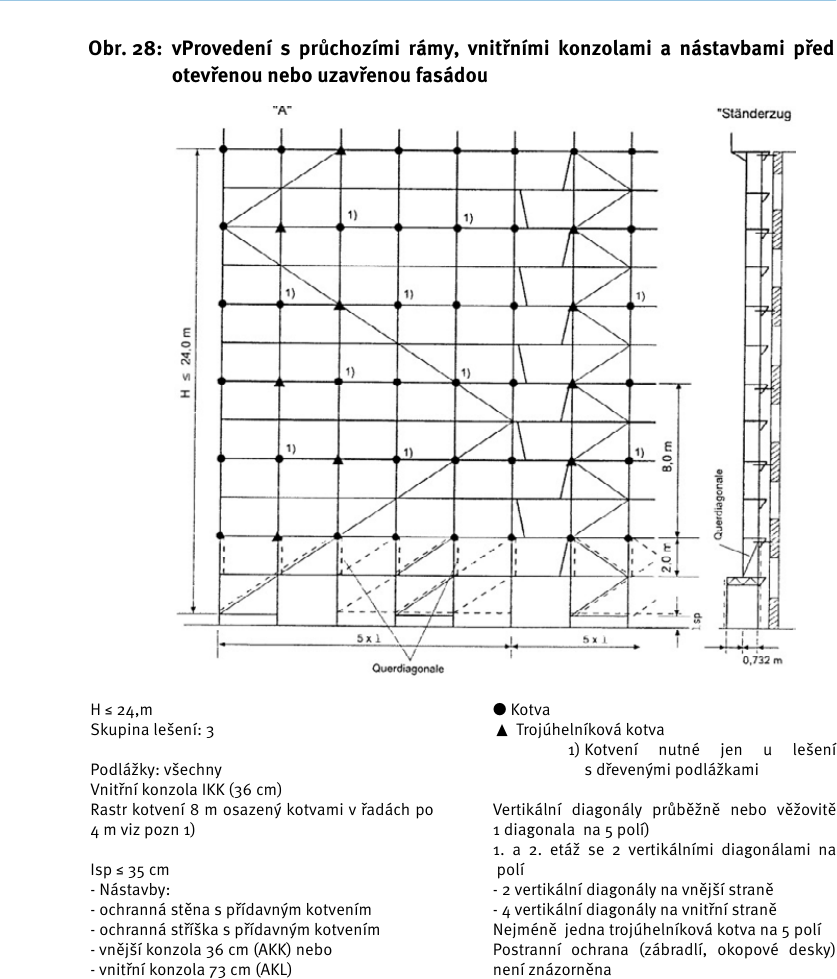

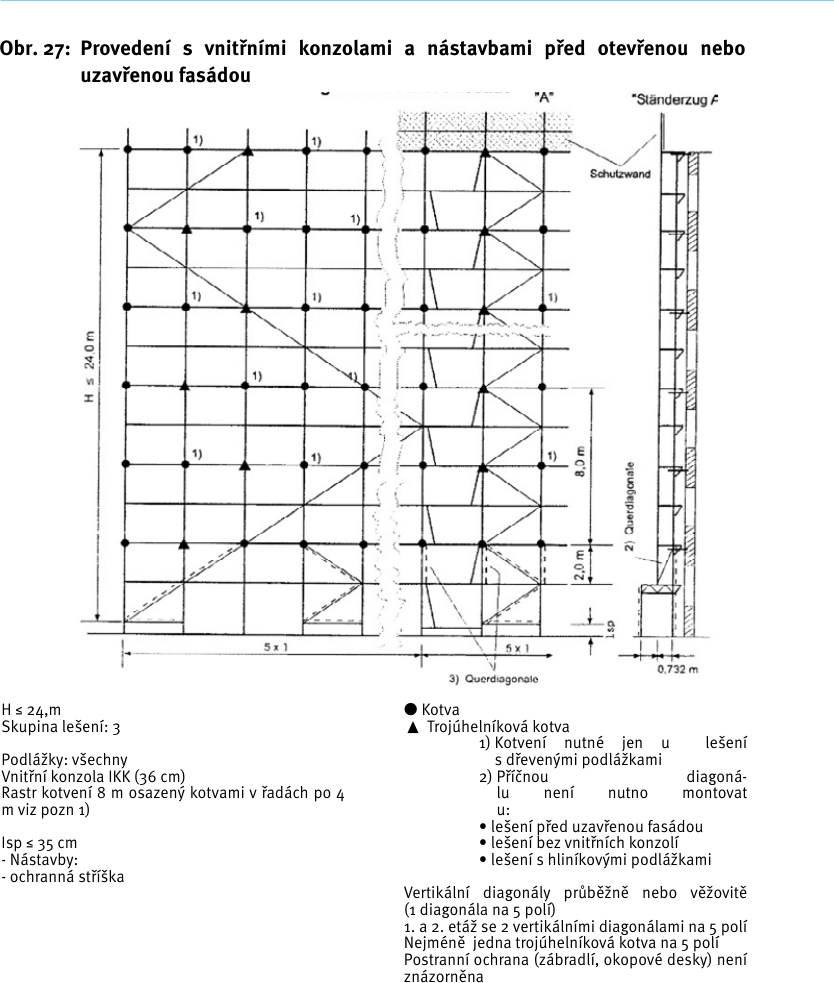

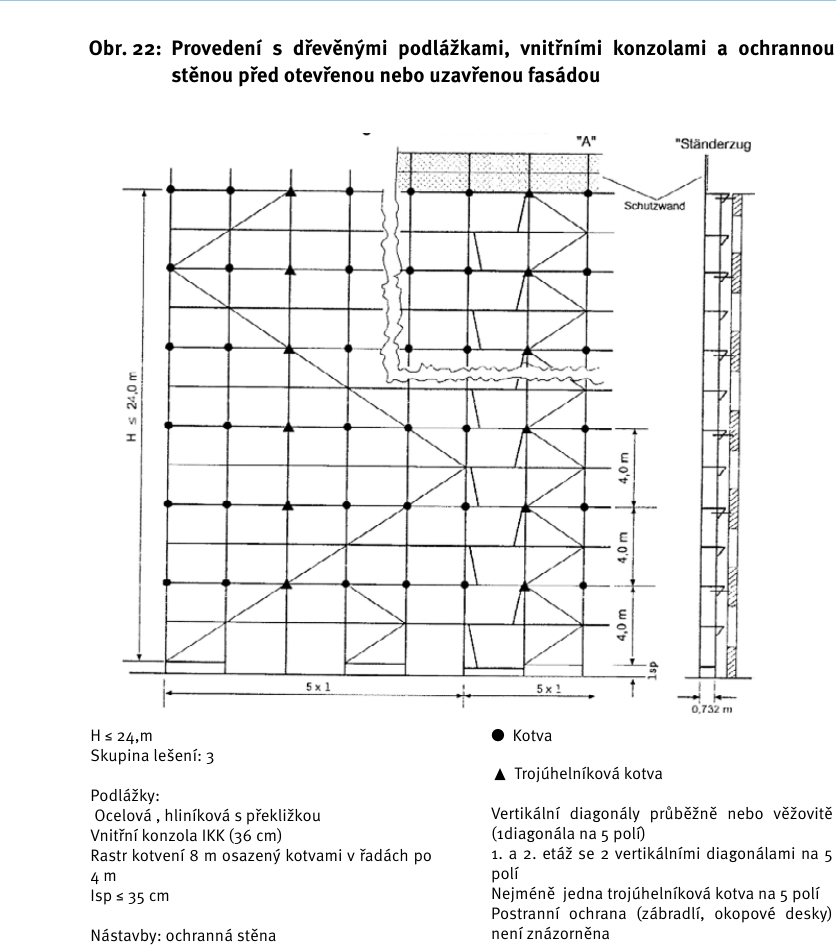

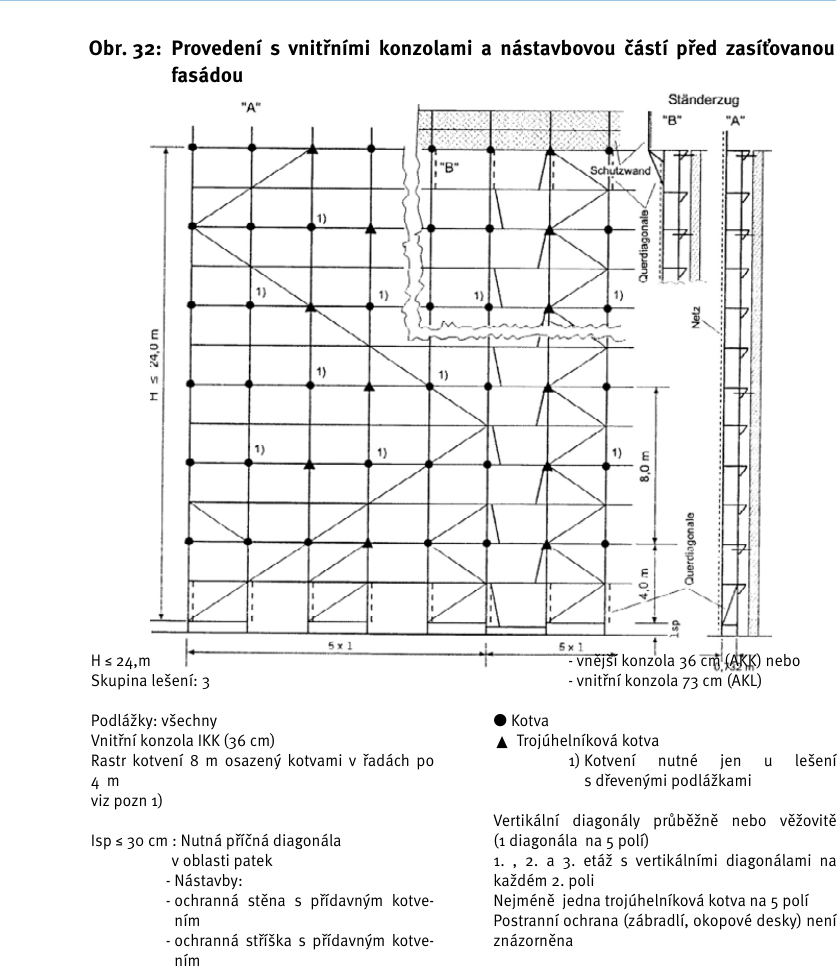

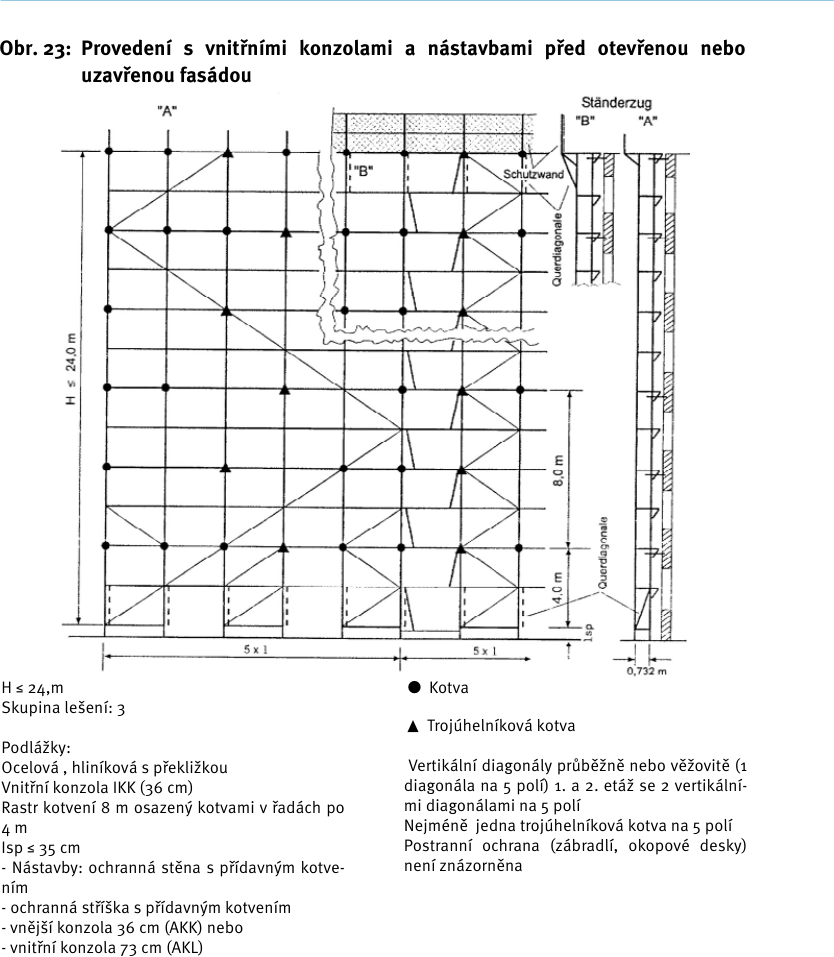

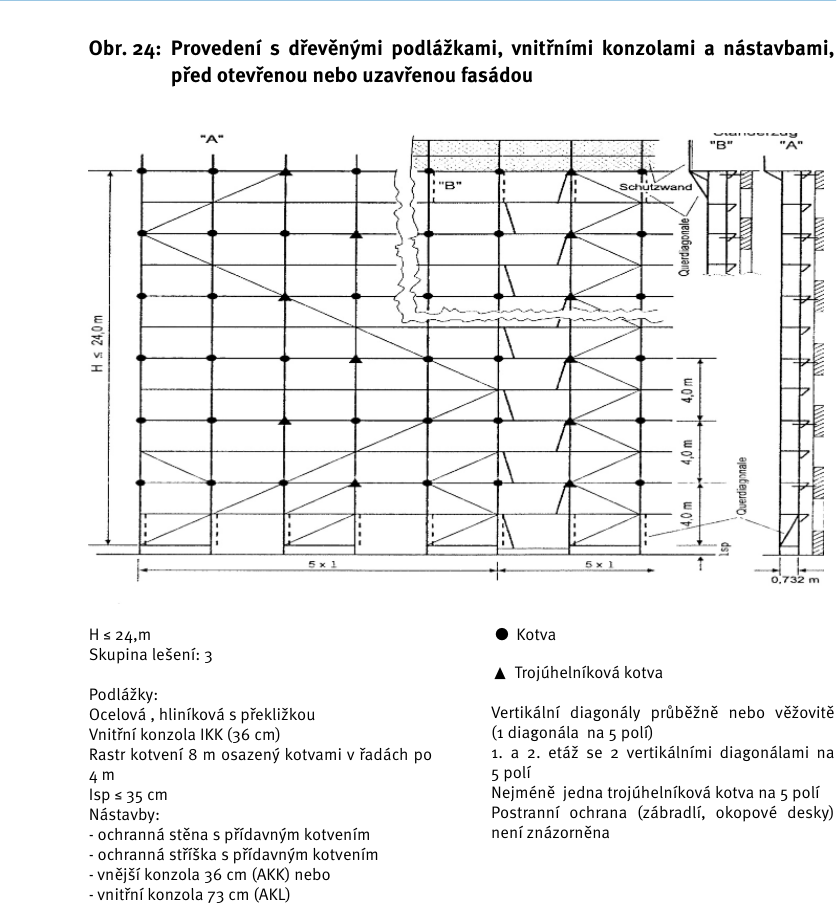

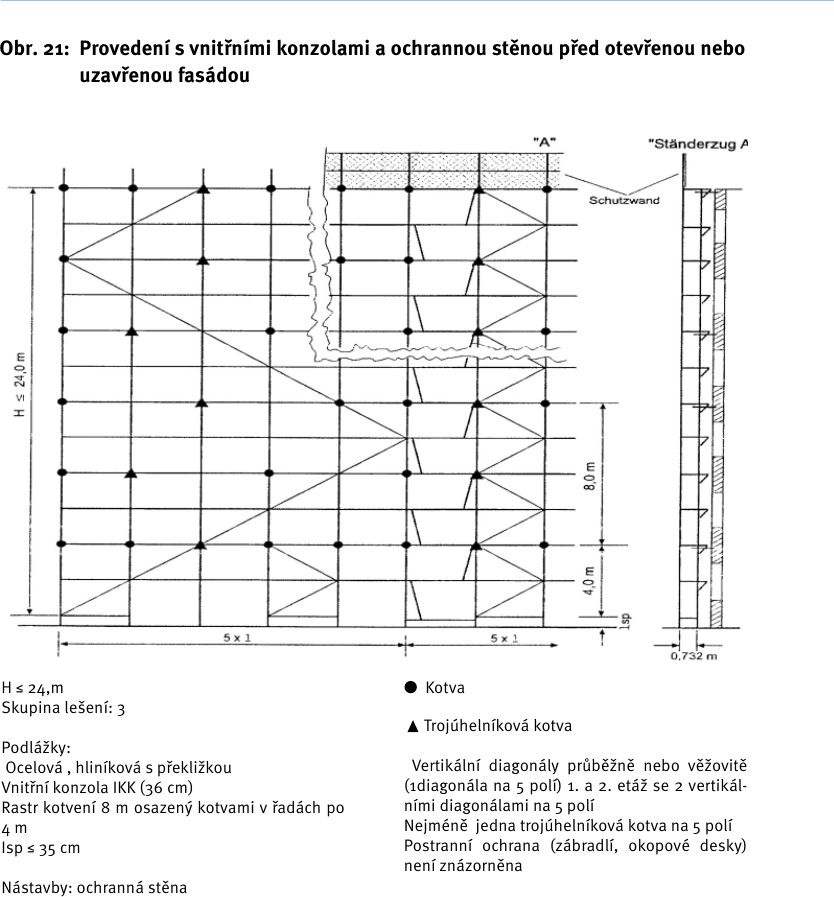

Zamýšlené kotevní rastry jsou uvedeny na obrázcích standardních provedení. Zde jsou popsány všechny konstrukční varianty a doplňky. Uvedené síly jsou pracovní zatížení.
4.3 Normální pole
Montáž dalších polí lešení se provádí, jak je popsáno výše, od prvního pole. Minimálně v každé pátém poli musí být nainstalováno podélné ztužení skládající se ze svislé diagonály a vodorovné vzpěry. Potřebný počet diagonál a vodorovných vzpěr najdete na obrázcích standardních provedení. U jednotlivých konstrukčních variant se do spodního svislého rámu zabudují příčné diagonály a / nebo ztužení – skládající se z lešenářských trubek ø 48,3 mm s pevnými spojkami na stojkách stavěcích rámů nad vřetenovými patkami.
Je třeba také poznamenat, že u variant nástavby s hliníkovými rámy ve spojení s konzolami, je doporučená instalace hliníkových dvojitých zábradlí.
4.4 Provádění rohů
4.4.1 Vnější rohy
Roh budovy je proveden z lešení tak, jak je znázorněno na obrázku (viz níže). Dva stavěcí rámy jsou spojeny v úhlu 90 ° dvěma otočnými spojkami – jedna otočná spojka je umístěna do otvoru ve výztužném trojúhelníkovém plechu stavěcího rámu. Druhá otočná spojka je připevněna na stojce stavěcího rámu nad vřetenovou patku. V dalším průběhu montáže jsou tyto stojky stavěcích rámů opět spojeny otočnou spojkou ve výšce 4 m. Stojky sousedních stavěcích rámů se kotví trojúhelníkovými kotvami ve výšce 4 m.
Podrobné informace o kotvení a vyztužení viz standardní údaje v kapitole 5.
4.4.2 Vnitřní rohy
Vnitřní roh budovy je proveden z lešení tak, jak je znázorněno na obrázku (viz níže). V přečnívající poli lešení musí být boční ochrana provedena pomocí teleskopického zábradlí a okopových zarážek. Zábradlí lze snadno a rychle připevnit pomocí rohové zábradelní spojky. Ta je v úhlu 90 ° zaklíněna do zámku zábradlí umístěného na stavěcím rámu vnitřního rohu a slouží tak jako držák pro teleskopické zábradlí (viz obrázek, detail A a B). Deska špičky je připevněna k vnitřnímu rohu pomocí spojky špičky desky (viz obrázek, detail C). Druhá strana desky špičky je uspořádána mezi svislou trubkou stavěcího rámu a čepem desky špičky nebo jinou deskou špičky.

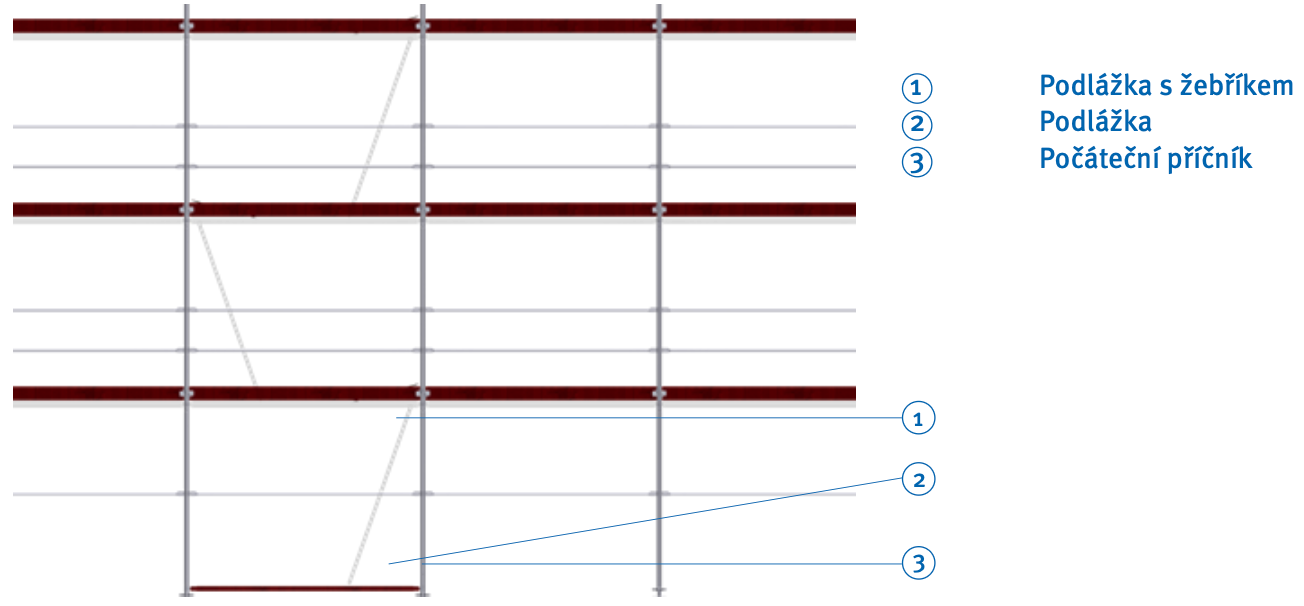

4.5 Průchod po žebříku
Před zahájením prací na první úrovni lešení musí být jako přístup na lešení nainstalován vnitřní průchod žebříku. K tomu jsou k dispozici výlezové podlážky. Na nejnižší úrovni výstupových pater, se namontuje podlaha nebo se na základové tyče montážního rámu namontují dvě příčné tyče, do kterých se položí kryt, který podepře první žebřík. Poklopy u výlezových podlážek musí být vždy uzavřené, kromě prolézání. Otvory podlahy nad sebou musí být nainstalovány střídavě. Přístup k lešení musí být k dispozici každých 50 m úrovně lešení. Podrobné informace o kotvení a vyztužení naleznete v kapitole 5.

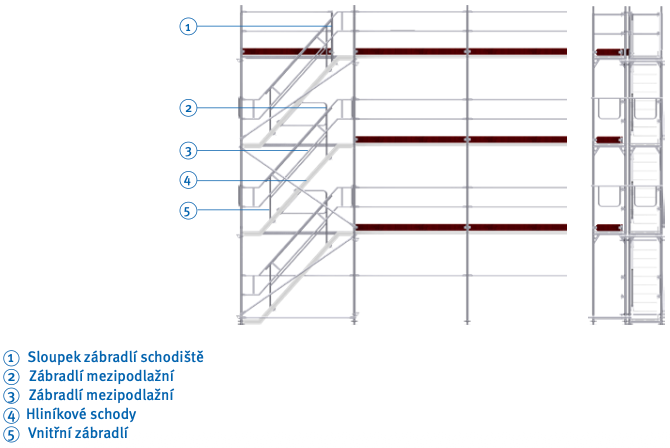

4.6 Schodiště
Při vytváření schodiště je třeba nejprve rozestavit vřetenové patky do prostoru. Vždy jedna vřetenová patka může být na vnitřních sloupcích vynechána. Vzdálenost mezi vnitřním stojanem schodiště a vnějším stojanem fasádního lešení je> 0,11m (rozměr osy). Poté se na vřeteno patky na vstupní straně položí počáteční příčka. Na opačné straně lze umístit stavěcí rám. Nyní jsou první schody zaháknuty do stavěcího rámu a počátečního příčníku. Poté umístěte montážní rám na počáteční příčník.
Nyní je na výstupní stranu připevněn další stavěcí rám a je nainstalováno vnitřní a dvojité zábradlí na schody. Poté je pole zpevněno diagonálou. Přístupová plocha je připojena k fasádnímu lešení pomocí lešeňové trubky ≥ 1,00 m se standardní spojkou na obou stranách schodiště a na vnějším standardu fasádního lešení pod u-profilem ve výšce 4 m, počínaje výšky 2 m a na základně nad vřetenovou patkou. Za účelem uzavření mezery mezi podlážkou a schody plošiny jsou zavěšeny mezipodlážky (0,19m). Na schodiště se ze spodní strany instaluje mezipodlažní dvojité zábradlí, které zabraňuje pádu do hloubky z podesty. Montážní kroky je pak nutné opakovat až do požadované výšky výstupu. Pro horní výstup se doporučuje instalace sloupku zábradlí. Na něj se nasadí o 0,5m kratší zábradlí než je délka pole a vytvoří výstup a zbytek chráněného prostoru. Jinak lze horní poslední výstup provést také pomocí konzolového připevněné k přední části schodiště.

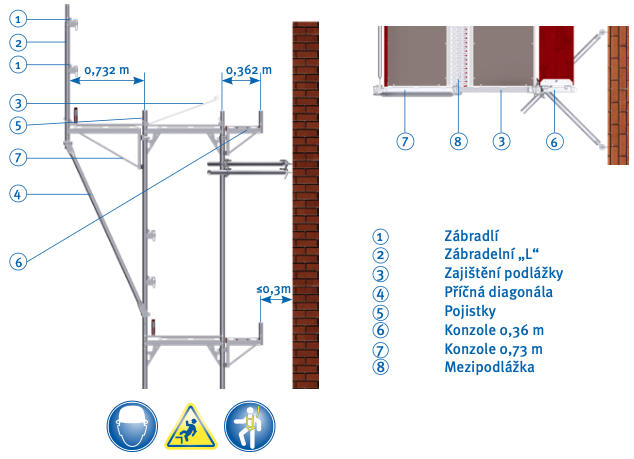

4.7 Fasádní lešení s rozšiřovacími konzolemi
K rozšíření pole lešení jsou k dispozici dvě konzoly. Konzole a pokud je to možné tak i podlážky podlážky smí být instalovány pouze ze zajištěné spodní úrovně lešení. Jinak musí být bezpečnostní opatření pro montáž specifikována a použita ve zvláštním posouzení rizik.
4.7.1 Konzole 0,36 m
Konzole 0,36 m se používá s úzkou podlahou (šířka 0,32 m) na vnitřní konzoli nebo vnější konzoli. Polospojka přivařená ke konzoli je upevněna na trubku v horní části rámu. Instalované podlážky jsou opatřeny zajištěním podlah. Zevnitř může být konzole instalována v jakékoli úrovni lešení, zvenčí pouze v horní úrovni lešení (viz také standardní provedení na straně 68). Mezeru mezi konzolí a polem je třeba uzavřít krytem mezery. Konzole na lešení se instaluje z níže uvedené úrovně lešení. Další informace a podrobné informace o kotvení a vyztužování viz kapitola 5.
4.7.2 Konzole 0,73 m
Konzole 0,73 m se používá se širokou podlážkou (0,60 m širokou) nebo dvěma úzkými podlahami (každá o šířce 0,32 m) na vnější straně lešení. Připojení ke stavěcímu rámu je stejné jako u konzole 0,36 m. Otvor v styčníkové desce umožňuje vzájemné spojení držáku a svislé úhlopříčky. Mezera mezi vnějším krytem konzole a polním krytem musí být uzavřena mezipodlážkou. Instalované podlážky jsou opatřeny zajištěním podlah. konzole 0,73 m smí být instalována pouze na horní úrovni lešení na vnější straně (viz také 5. standardní verze, str.68). Podlážky se instalují z úrovně lešení níže. Na konzole nesmí být nainstalovány žádné výlezové podlážky. Další podrobné informace o kotvení a vyztužování viz kapitola 5.

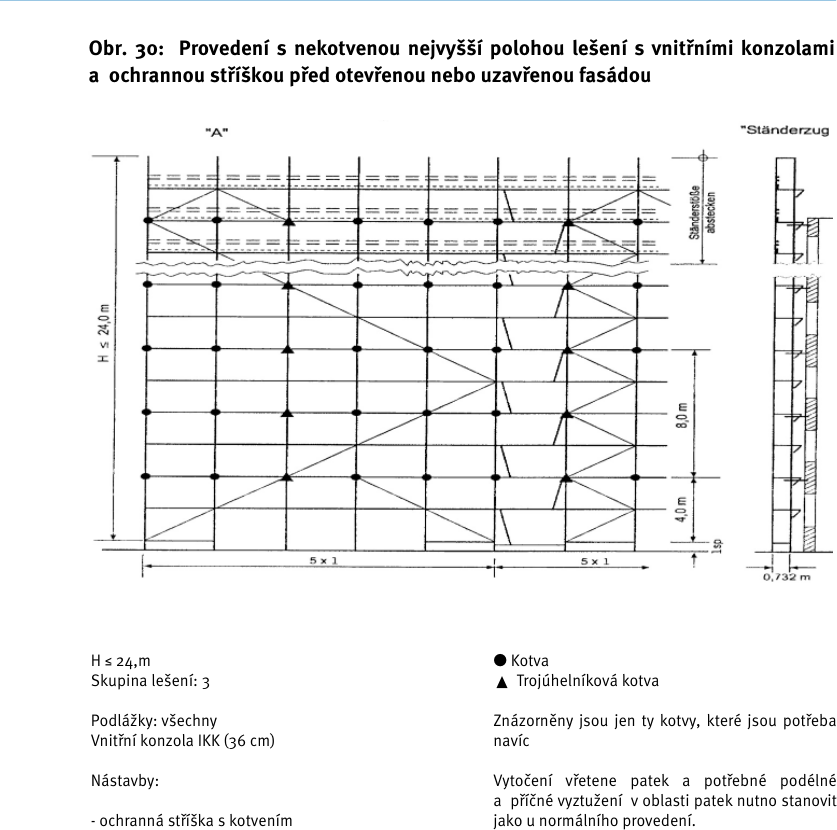

4.8 Fasádní lešení s ochrannou střechou
Ochranná střecha je tvořena ochranným střešním nosníkem 3,00 x 0,60 m nebo konzolou 0,73 m s příčnou úhlopříčkou a ochranným střešním nástavcem se čepem. Povrch ochranné střechy se vyrábí podle popisu v části 4, strana 15 a je rovněž utěsněn až ke konstrukci. Na sloupek ochranného střešního nástavce se instaluje široká podlaha nebo dvě úzké podlážky. Povrch ochranné střechy musí být proveden tak, aby nevznikaly žádné mezery nebo aby byly menší než 2 cm.
4.9 Střešní bezpečnostní lešení
Ochranné střešní lešení se skládá z ochranné mříže nebo sítě umístěné na sloupcích. U většího přesahu střechy lze použít ochranné střešní lešení s konzolou 73 a podpěrou. Vzdálenost mezi okapem a ochrannou stěnou musí být nejméně 0,7 m. Je-li ochranná stěna vysoká 2 m, nesmí být úroveň podlážek níž než 1,2 m pod okapem
Střešní bezpečnostní lešení musí být připevněno ke střechám se sklonem střechy 20 ° až 60 °, pokud je výška mezi sestupnou hranou a podlahou větší než 3,00 m.
- Minimální šířka podlahy 0,60 m
- max. 1,50 m výškový rozdíl mezi lešením a hranou budovy
- Vytvořte ochrannou zeď z nosných sítí a / nebo bočních och-
ranných mřížek
Boční mříže se smí namontovat až po namontování kotvení ve střešní poloze (nebezpečí převrácení!). Podrobné informace o kotvení a vyztužení naleznete v dokumentu ve standardních specifikacích v kapitole 5.

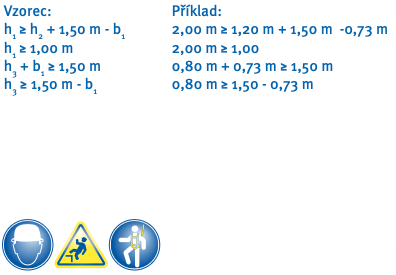

Vypočítá se výšková vzdálenost mezi lešením a okapovou hranou (h2) podle vzorce závislého na šířce lešenářských prken (vzdálenost okapu k boční ochraně: b1) a výšky boční ochrany (h1) se vypočítá. Viz stavební blok 408 – Konstrukce lešení: B121.
Na konzoli 0,73 m nesmí být instalována žádná podlážka s výlezem.
Konzole a – pokud je to možné – podlážky smí být instalovány pouze ze zajištěné spodní úrovně lešení. Jinak musí být bezpečnostní opatření pro montáž specifikována a použita ve zvláštním posouzení rizik
4.10 Podchozí rámy
Průchozí rámy umožňují postavit fasádní lešení i na místech, kde musí být zajištěn bezpečný průchod pro pěší. Průchozí rámy mají přestavitelné spojky, které umožňují postavení rámu ALFIX 70 (osová vzdálenost 0,73 m) a ALFIX 100 (osová vzdálenost 1,09 m) na průchozí rám.
Při montáži průchozích rámů se vnitřní i vnější postranní roviny vyztužují horizontálními vzpěrami a vertikálními diagonálami. Podlážky se pokládají po celé šířce průchozího rámu. Další informace a podrobnosti o ukotvení a výztuh najdete ve standardním provedení v kapitole 5.
4.11 Přemostění
Příhradové nosníky o různé délce se používají k přemostění mezery v poli lešení:
- Šířka pole 3,07 m pomocí příhrady 6,20 m
- Šířka pole 2,57 m pomocí příhrady 5,20 m
- Šířka pole 2,07 m pomocí příhrady 4,20 m
Příhrady jsou obvykle instalovány ve výšce 4 m. Horní část nosníku se spojuje pevnými spojkami (třída B nebo BB) v místech rohových plechů na stavěcích rámech. Spodní část nosníků se spojuje na sloupku také pevnými spojkami. Doporučuje se do středu nad přemostění stejným způsobem umístit vyrovnávací rám 0,66 m nebo
1,0 m. Není-li možné připojit rám nad přemostění spojkou v rohovém plechu, ke zvýšení tření se použije další spojka, ta se umístí na stojku stavěcího rámu. Polohu zabudování nosníku volit tak, aby se nosný rám spojil v „uzlu“ mezi úhlopříčkami na horní části příhradového nosníku.
Provedení při použití vnitřní konzole 0,36m
Horní část příhradového nosníku je nutné stabilizovat proti vychýlení do stran. Existují dvě možnosti:
- Kotvení obou horních částí příhradových nosníků k fasádě
- Vzdálenost mezi kotevními body maximálně 1,00 m
- Vyztužení horizontální části nosníku lešenářskou trubkou; do fasády se ukotví jen stavěcí rámy
Další informace a podrobné specifikace o kotvení a výztuhy naleznete ve standardních detailech v dokumentu kapitole 5.
Bezpečnostní opatření pro montáž příhradových nosníků, podlážek a bočních ochranných dílů musí být specifikována a použita ve zvláštním posouzení rizik.

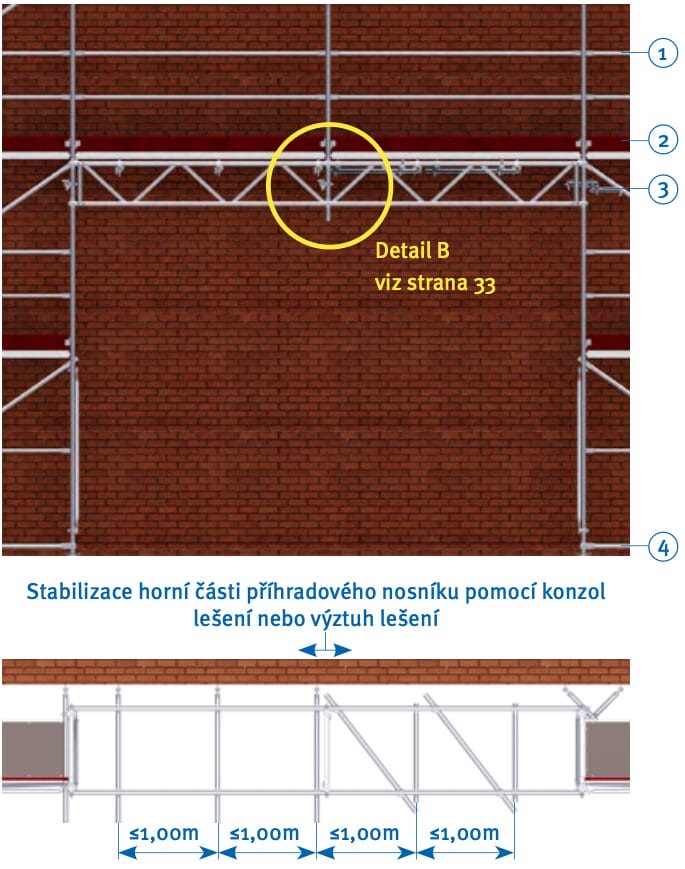

Provedení při použití bez vnitřní konzole 0,36m
Detaily připojení při přemostění

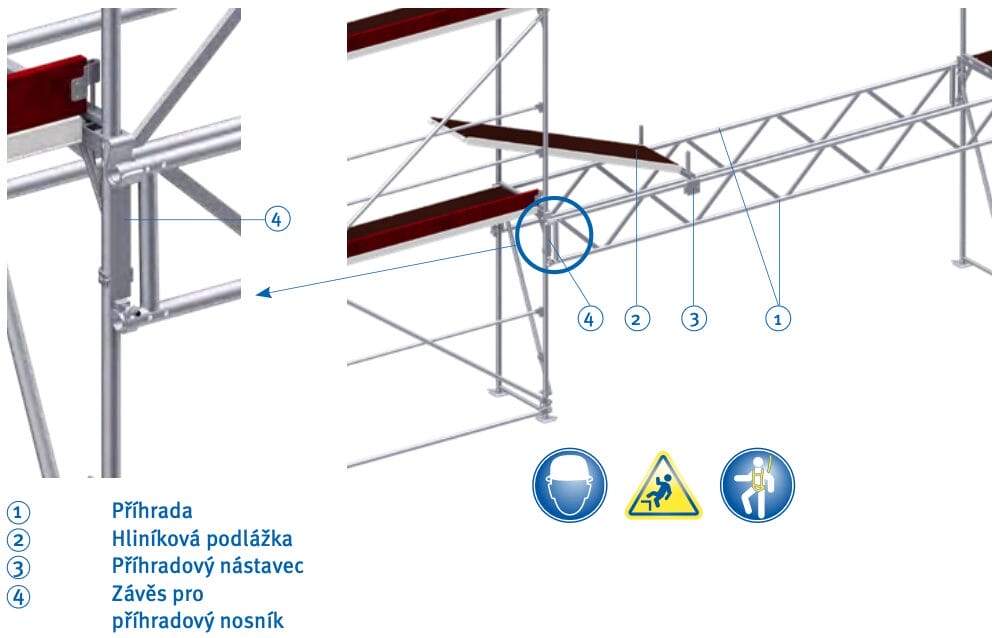

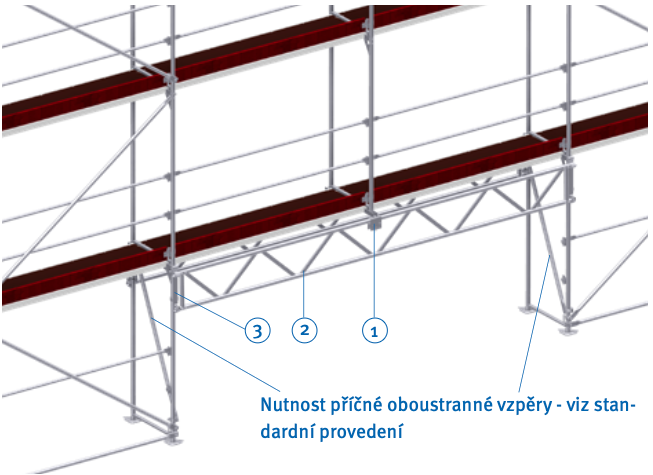

4.12 Příhradový nástavec
Další metodou pro podepření stavěcího rámu při použití příhradových nosníků se nabízí nabízí příhradový nástavec ALFIX.
Díky své jednoduché konstrukci lze příhradový nástavec přemisťovat na na horním pásu příhradového nosníku a nemusí se pracně přemontovávat. Může se používat pouze s lešením z LK 3 lešením s nosností 200 kg/m² a s maximálně deseti poli nad ním.
Nejprve se k příslušnému stavěcímu rámu připevní příhradový nosník. (na obou stranách, tj. na vnitřní a vnější svislici) prostřednictvím trubkového konektoru. Poté se připevní polohovací rám a zajistí se. Závěsy příhradových nosníků se připevní k spodní vrstvě polohovacímu rámu. Pro lepší instalaci příhradových nosníků je vhodné otevřít spojku závěsu příhradového nosníku. Příhradový nosník (5,20 m, 7,71 m) pak lze zavěsit a spojit v závislosti na délce pole.
Nyní umístěte příčník příhradového nástavce na příhradu a přeneste jej do do správné polohy. Za tímto účelem je vhodné zaháknout podlážku do do dodaného U-profilu a příčník spolu s podlážkou přesuňte přes příhradu.
Před umístěním je třeba vyjmout pojistku v příhradovém nástavci a poté jej znovu nasadit. Poté je možné namontovat stavěcí rám, zábradlí a podlážku. Ukotvení a vyztužení horní části (vodorovná výztuha) musí být provedeno v souladu se standardní konstrukcí.
4.13 Opláštění lešení
Sítě lešení jsou připevněny z vnější strany na stavěcí rámy lešení pomocí jednorázových pásek s maximální vzdáleností 20 cm. Musíte mít vzdálenost mezi popruhy s oky a systémovými vzdálenostmi lešení.
4.14 Demontáž lešení
Lešení se musí demontovat v opačném pořadí; zdemontované díly lešení musí být okamžitě odstraněny a vráceny na zem. Žádné díly lešení se nesmí shazovat dolů. Při demontáži musí být rovněž přijata opatření na ochranu proti pádu. Kotevní body lešení se smí demontovat pouze tehdy, když jsou demontovány všechny součásti lešení o úroveň výše.
5. Přehled dílů
Kód: 10 11 067L; 0,67 x 0,73 m
Kód: 10 11 100L; 1,00 x 0,73 m
Kód: 10 11 150L; 1,50 x 0,73 m
Kód: 10 11 200L; 2,00 x 0,73 m
Kód: 10 11 204L; 2,00 x 0,73 m; 4 Zábradelní zámek
Kód: 10 12 067; 0,67 x 1,09 m
Kód: 10 12 100; 1,00 x 1,09 m
Kód: 10 12 150; 1,50 x 1,09 m
Kód: 10 12 200; 2,00 x 1,09 m
Kód: 10 12 204; 2,00 x 1,09 m; 4 Zábradelní zámek
Kód: 10 19 006; 2,20 x 1,57 m
Kód: 10 62 073; 0,73 m
Kód: 10 62 109; 1,09 m
Kód: 10 63 073L; 1,00 x 0,73 m
Kód: 10 63 109; 1,00 x 1,09 m
Kód: 10 65 100L
Kód: 10 64 073L; 1,00 x 0,73 m
Kód: 10 64 100; 1,00 x 1,09 m
Kód: 10 60 073; 0,73 m
Kód: 10 60 109; 1,09 m
Kód: 10 60 157; 1,57 m
Kód: 10 60 207; 2,07 m
Kód: 10 60 257; 2,57 m
Kód: 10 60 307; 3,07 m
Kód: 10 99 000; 1,57 m – 2,57 m
Kód: 10 99 001; 2,07 m – 3,07 m
Kód: 10 61 ***; 1,57 m – 4,14 m
Kód: 11 00 150; pro pole 1,50 m
Kód: 11 00 280; pro pole 2,07 m
Kód: 11 00 320; pro pole 2,57 m
Kód: 11 00 360; pro pole 3,07 m
Kód: 11 00 414; pro pole 4,14 m
Kód: 14 22 ***; 2,07 m – 3,07 m
Kód: 10 48 ***; 0,36 m – 1,09 m
Kód: 11 28 719; pro konzole 0,73 m
Kód: 11 28 119; pro konzole 1,09 m
Kód: 11 02 **7; 2,07 m – 3,07 m s půlspojkou
Kód: 11 02 **8; 2,07 m – 3,07 m s klínovou spojkou
Kód: 13 75 ***; 3,20 m -7,77 m
Kód: 13 70 ***; 3,20 m -8,20 m
Kód: 13 81 073; 0,73 m
Kód: 13 81 109; 1,09 m
Kód: 10 71 077; 2,00 x 0,36/0,50/0,73 m
Kód: 10 71 109; 2,00 x 0,36/0,50/0,73/ 1,09 m
Kód: 10 30 036
Kód: 10 30 073
Kód: 10 30 109
Kód: 13 85 000
Kód: 10 71 010
Kód: 10 71 000
Kód: 12 98 257; 2,57 m
Kód: 12 98 307; 3,07 m
Kód: 12 98 258; 2,57 m x 2,00 m
Kód: 12 98 308; 3,07 m x 2,00 m
Kód: 14 01 073; 0,73 m
Kód: 14 01 109; 1,09 m
Kód: 11 31 000
Kód: 13 61 ***; 0,40 m – 1,50 m
Kód: 13 62 065
Kód: 11 31 110
Kód: 11 31 001
Kód: 14 50 000
Kód: 11 51 ***; 0,40 m – 0,80 m
Kód: 12 21 ***; 0,73 m -4,14 m
Kód: 12 31 ***; 0,73 m – 3,07 m
Kód: 12 11 ***; 1,09 m – 4,14 m
Kód: 12 90 ***; 0,50 m – 3,07 m
Kód: 12 25 ***; 1,57 m – 3,07 m
Kód: 12 31 ***; 0,73 m – 3,07 m
Kód: 12 26 ***; 1,57 m – 3,07 m
Kód: 12 13 ***; 1,57 m – 3,07 m
Kód: 12 50 ***; 0,73 m – 4,14 m
Kód: 12 51 073; 0,73 m
Kód: 12 51 109; 1,09 m
Kód: 12 91 ***; 2,57 m – 3,07 m
Kód: 12 92 ***; 2,07 m – 3,07 m
Kód: 13 01 019
Kód: 13 03 019
Kód: 13 02 019
Kód: 13 13 019
Kód: 13 06 319
Kód: 13 06 119
Kód: 13 09 001
6. Technické detaily
| Označení | Šířka pole L (m) | Použití v bezpečnostním/ střešním bezpečnostním lešením | Použití ve třídě zatížení |
|---|---|---|---|
| Podlážka ocelová 0,32 m | ≤ 2,07 | přípustné | 6 |
| 2,57 | přípustné | 5 | |
| 3,07 | přípustné | 4 | |
| 4,14 | přípustné | 3 | |
| Podlážka dřevěná 0,32 m | ≤ 1,57 | přípustné | 6 |
| 2,07 | přípustné | 5 | |
| 2,57 | přípustné | 4 | |
| 3,07 | přípustné | 3 | |
| Podlážka hliníková 0,32 m | ≤ 2,07 | přípustné | 6 |
| 2,57 | přípustné | 5 | |
| 3,07 | přípustné | 4 | |
| 4,14 | – | 3 | |
| ALBLITZ LW podlážka 0,60 m | 1,57 | přípustné | 4 |
| 2,07 | přípustné | 4 | |
| 2,57 | přípustné | 4 | |
| 3,07 | přípustné | 3 | |
| ALBLITZ podlážka 0,60 m s výlezem | ≤ 3,07 | přípustné | 3 |
| ALBLITZ s výlezem SDP 0,60 m se žebříkem | ≤ 3,07 | přípustné | 3 |
| ALBLITZ s výlezem WBQ 0,60 m mit Belag Warzenblech | ≤ 3,07 | přípustné | 3 |
| ALBLITZ s výlezem SDP 0,60 m bez žebříku | ≤ 3,07 | přípustné | 3 |
Hodnoty vertikálních diagonál
Výňatek z certifikátu Z-8.1-864
| Délka pole (m) | FII,Rd (kN) |
|---|---|
| 2,07 | 5,45 |
| 2,57 | 5,45 |
| 3,07 | 5,37 |
Hodnoty průřezu vřetenových patek
Ekvivalentní hodnoty průřezu vřetena lešení pro ověření napětí a výpočty deformace podle DIN 4425 je třeba brát následovně:
| A=As | = | 3,52 cm² |
| I | = | 4,00 cm² |
| Wel | = | 2,68 cm² |
| Wpl | = | 1,25 x 2,68 = 3,35 cm² |
Provozní zatížení na podlahové ploše lešení
| Třída provozního zatížení | Rovnoměrně rozložené zatížení q1 in kN/m² | Zatížení F1 v kN koncentrované na 500mm x 500mm | Zatížení F2 v kN koncentrované na 200mm x 200mm | Částečné plošné zatížení | |
|---|---|---|---|---|---|
| q2 na kN/m² | faktor částečné plochy ap | ||||
| 1 | 0,75 | 1,50 | 1,00 | – | – |
| 2 | 1,50 | 1,50 | 1,00 | – | – |
| 3 | 2,00 | 1,50 | 1,00 | – | – |
| 4 | 3,00 | 3,00 | 1,00 | 5,00 | 0,4 |
| 5 | 4,50 | 3,00 | 1,00 | 7,50 | 0,4 |
| 6 | 6,00 | 3,00 | 1,00 | 10,00 | 0,5 |
Třídy podle světlé výšky
| Třída provozního zatížení | Rovnoměrně rozložené zatížení q1 in kN/m² | Zatížení F1 v kN koncentrované na 500mm x 500mm | Zatížení F2 v kN koncentrované na 200mm x 200mm | Částečné plošné zatížení | |
|---|---|---|---|---|---|
| q2 na kN/m² | faktor částečné plochy ap | ||||
| 1 | 0,75 | 1,50 | 1,00 | – | – |
| 2 | 1,50 | 1,50 | 1,00 | – | – |
| 3 | 2,00 | 1,50 | 1,00 | – | – |
| 4 | 3,00 | 3,00 | 1,00 | 5,00 | 0,4 |
| 5 | 4,50 | 3,00 | 1,00 | 7,50 | 0,4 |
| 6 | 6,00 | 3,00 | 1,00 | 10,00 | 0,5 |
Třídy podle systémové šířky
| Systémová šířka | w v m |
|---|---|
| W06 | 0,6 ≤ w ≤ 0,9 |
| W09 | 0,9 ≤ w ≤ 1,2 |
| W12 | 1,2 ≤ w ≤ 1,5 |
| W15 | 1,5 ≤ w ≤ 1,8 |
| W18 | 1,8 ≤ w ≤ 2,1 |
| W21 | 2,1 ≤ w ≤ 2,4 |
| W24 | 2,4 ≤ w |
Označení lešení podle ČSN EN 12810
Příklad: Lešení ČSN EN 12810 – 3 D – SW06/257 – H1 – B – LA
| Lešení EN 12810 | Rámové lešení (systémové lešení) podle DIN EN 12810-1 |
| 3 | Třída zatížení 3 (viz tabulka 3 ČSN EN 12811-1) |
| D | Pádová zkouška na podlahovou plochu |
| SW06/257 | (D = měřeno pomocí pádové zkoušky, N = měřeno bez pádové zkoušky) |
| H1 | Třída světlé výšky (viz tabulka 2 ČSN EN 12811-1) |
| B | s opláštěním (A = bez opláštění, B = s opláštěním) |
| LA | s žebříkem (LA = žebřík, ST = schody, LS = s oběma) |
Světlá výška a šířka podlahové plochy lešení
Příklad: Lešení ČSN EN 12810 – 3 D – SW06/257 – H1 – B – LA
| b | volná průchozí šířka musí být minimálně 500mm (c – 250mm) |
| c | Světlá vzdálenost mezi sloupky |
| h1a, h1b | Světlá výška mezi pracovní plochou a příčníkem nebo kotevním dílcem |
| h2 | Světlá výška v úrovni ramen |
| h3 | Světlá výška mezi pracovními plochami |
| p | Světlá šířka v oblasti hlavy, která musí být alespoň 300mm (c – 450mm) |
| w | Šířka pracovní plochy |
7. Standardní provedení ALBLITZ 70 A
7.1 Všeobecně
Dále budou popsány varianty provedení a kotevní rastry fasádního lešení ALFIX 70. Varianty závisí na prostupnosti vzduchových proudů případným zasíťováním fasády nebo jejím obložením folií. Pro všechny varianty platí:
- maximální výška lešení je 24 m s připočtením vytočení
vřetenových patek; - maximální vytočení patek je 35 cm; u některých variant
provedení se předepisuje nižší vytočení; - krajní stojky se kotví ve vzdálenosti max. 4 m od sebe;
rohové lešení kotvit trojúhelníkovými kotvami podle odd. 2.3.2; - tam, kde jsou průlezy nutno kotvit max. 4 m od sebe;
- v „uzavřené“ fasádě nejsou žádné otvory, „otevřená“ fasáda je fasáda s otvory, jejichž celková pohledová plocha nesmí být větší než 60 % celkové plochy fasády;
- sítě a folie na čelní straně lešení přichytit těsně k fasádě;
- lze použít jen takové sítě, u nichž koeficient aerodynamické síly činí: cfx ≤ 0,6 a cfy ≤ 0,2;
- vertikální diagonály se upevňují – viz následující výkresy
- na vnější ploše lešení; u průchozích rámů pak i na vnitřní ploše.
V následujícím jsou popsány zásady, které nutno u jednotlivých variant dodržovat při montáži doplňků jako jsou rozšiřovací konzoly, ochranné stříšky, ochranné stěny, přemostění a průchozí rámy.
Podle výšky lešení, použití doplňků a příslušné skupiny lešení, jsou v tabulce 3 uvedeny podporové síly pro provozní zatížení typu „pracovní provoz“. Při tom je už vzata v úvahu hmotnost nejtěžší podlážky. Uvedené síly jsou užitečnými veličinami.
Odchylná provedení, např. výška přes 24 m, nutno v jednotlivých případech posoudit statickým výpočtem. Viz také odd 1.
Tabulka 3: Podporové síly [kN]
| Síla stojky [kN] | Vybavení | Délka pole | Výška lešení | ||
|---|---|---|---|---|---|
| 24 m | 16 m | 8 m | |||
| Vnitřní stojka FIS | bez | 2,57 m | 8,1 | 6,2 | 4,3 |
| 3,07 m | 9,1 | 7,1 | 5,0 | ||
| 2,57 m | 14,0 | 11,0 | 8,0 | ||
| S vnitřní konzolou (konzola 36) | 3,07 m | 16,2 | 12,7 | 9,3 | |
| 2,57 m | 14,0 | 11,0 | 8,0 | ||
| Vnitřní stojka FAS | Bez (ochranná stěna na rámech) | 2,57 m | 11,0 | 8,2 | 5,3 |
| 3,07 m | 12,6 | 9,4 | 6,2 | ||
| navíc | |||||
| Vnější konzola s ochrannou stěnou (konzola 36 a 73) | 2,57 m | 4,3 kN | |||
| 3,07 m | 5,1 kN | ||||
| Ochranná stříška | 2,57 m | 1,2 kN | |||
| 3,07 m | 1,4 kN | ||||
Zvláštní případy
| Zvláštní případ 1 | Přemostění FU | Vnitřní stojka 1,5 x FIS | Vnější stojka 1,5 x FAS |
| Zvláštní případ 2 | Průchozí rám FD | Vnitřní stojka FIS + 1,5 x FAS | Vnější stojka 1,5 x FIS |
V tabulce 4 jsou uvedeny varianty montáže nezasíťovaného lešení s různým podílem otvorů, použitím různých podlážek, vybavení konzolami a dalšími prvky. Další varianty jsou uvedeny v tabulce 5.
Tabulka 4: Přehled variant montáže nezasíťovaného lešení
| Fasáda | Podlážky | Vnitřní konzola | Součásti | Viz obr. |
|---|---|---|---|---|
| Otevřená | OP, AlP | Ano | OS | 21 |
| Otevřená | OP, DP, AlP | Ano | OS | 22 |
| Otevřená | OP, AlP | Ano | OS, Ostř,, IK/VK36 | 23 |
| Otevřená | OP, DP, AlP | Ano | OS, Ostř,, IK/VK36 | 24 |
| Uzavřená | OP, DP, AlP | Ne | OS, Ostř,, IK/VK36 | 25 |
Zkratky použité v tabulce:
- IK36: Konzola 36 použitá jako vnější
- VK36: Konzola 36 použitá jako vnitřní
- VK73: Konzola 73 použitá jako vnější
- OS: Ochranná stěna
- Ostř Ochranná stříška
- OP: Ocelová podlážka
- DP: Dřevěná podlážka
- AlP: Hliníková podlážka s překližkou
Standardní provedení – nákresy
„“
